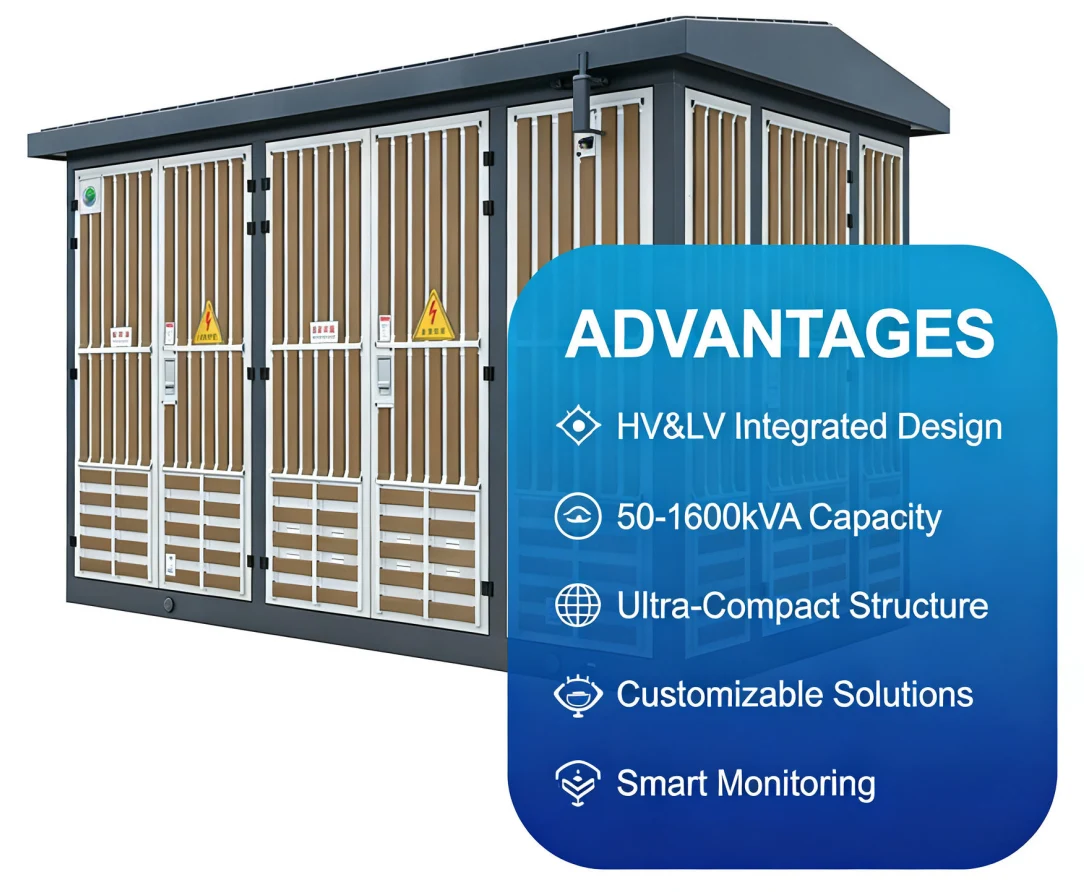

สถานีย่อยประเภทกล่องยุโรป 1250kVA

JUCEG ในฐานะ R&D มืออาชีพและโรงงานผลิตของสถานีย่อย European Box Type ขนาด 1250kVA ในประเทศจีน มีความเชี่ยวชาญในการผลิตจำนวนมาก การควบคุมคุณภาพ ISO ที่เข้มงวด และบริการ OEM/ODM สถานีย่อย European Box Type เป็นอุปกรณ์จำหน่ายไฟฟ้าแบบประกอบล่วงหน้าที่มีความจุปานกลางถึงขนาดใหญ่ สถานีย่อยประเภทกล่องยุโรปรวมสวิตช์เกียร์ไฟฟ้าแรงสูง หม้อแปลง อุปกรณ์จำหน่ายแรงดันต่ำ และอุปกรณ์เสริมภายในกล่องโครงสร้างเหล็กที่โรงงานจัดเตรียมไว้ สถานีย่อยประเภทกล่องยุโรปขนาด 1250kVA เหมาะสำหรับการจำหน่ายไฟฟ้าในระบบโครงข่ายไฟฟ้าในเมือง สวนอุตสาหกรรม อาคารพาณิชย์ และโครงการพลังงานใหม่ ความจุนี้เป็นข้อกำหนดมาตรฐานและพบได้ทั่วไปในผลิตภัณฑ์ซีรีส์ YBW/YBP ซึ่งรองรับระดับแรงดันไฟฟ้าตั้งแต่ 10kV ถึง 35kV

สถานีย่อยแบบกล่องยุโรปคืออะไร?

สถานีย่อย European Box-Type เป็นชุดอุปกรณ์จำหน่ายไฟฟ้าที่ประกอบไว้ล่วงหน้า ซึ่งรวมสวิตช์เกียร์ไฟฟ้าแรงสูง หม้อแปลงไฟฟ้าระบบจำหน่าย และอุปกรณ์จำหน่ายไฟฟ้าแรงดันต่ำไว้ภายในตู้โลหะที่ปิดสนิท มีต้นกำเนิดในยุโรปและใช้กันอย่างแพร่หลายทั่วโลก แนวคิดการออกแบบเน้นที่การทำให้เป็นโมดูล ความกะทัดรัด การป้องกันในระดับสูง และการปรับตัวด้านสิ่งแวดล้อม และเหมาะสำหรับสถานการณ์ต่างๆ เช่น การอัพเกรดโครงข่ายไฟฟ้าในเมือง การรวมพลังงานใหม่ และแหล่งจ่ายไฟทางอุตสาหกรรม

ความหมายหลักและลักษณะโครงสร้าง

-สถานีย่อยแบบกล่องของยุโรปเป็นอุปกรณ์ไฟฟ้าประเภท "ครบวงจร" ที่รวมห้องไฟฟ้าแรงสูง ห้องหม้อแปลง และห้องไฟฟ้าแรงต่ำของสถานีย่อยแบบเดิมเข้าไว้ในตู้คอนเทนเนอร์มาตรฐานหนึ่งตู้ขึ้นไป ช่วยให้ปรับใช้ได้อย่างรวดเร็วและย้ายตำแหน่งได้อย่างยืดหยุ่น

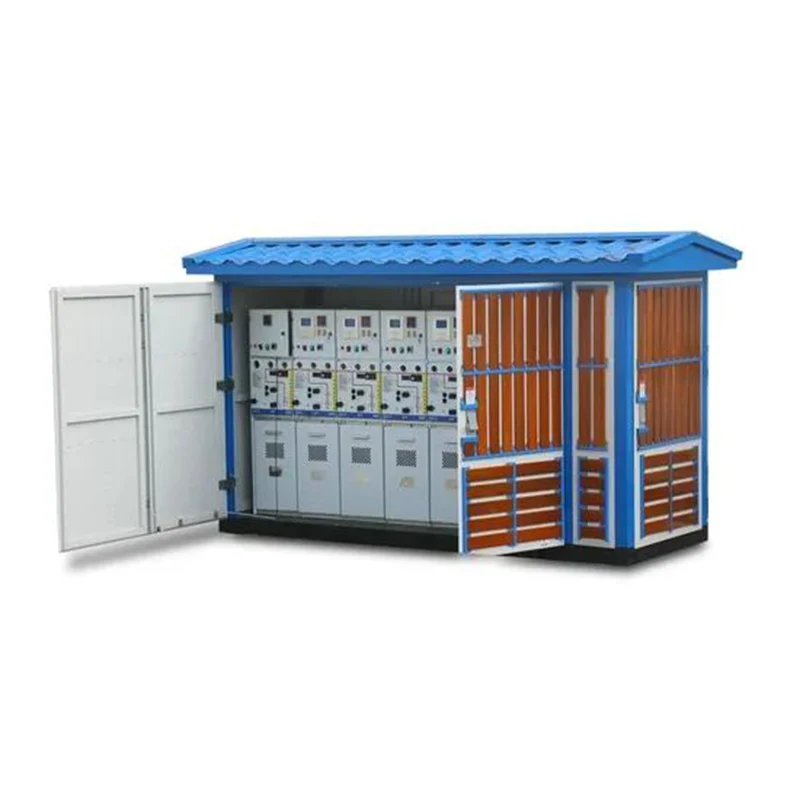

- เค้าโครงใช้การกำหนดค่าสามส่วน "ตู้ไฟฟ้าแรงสูง + หม้อแปลง + ตู้ไฟฟ้าแรงต่ำ" โดยแต่ละห้องทำงานแยกจากกันอย่างอิสระและไม่รบกวนซึ่งกันและกัน

-การออกแบบที่กะทัดรัดส่งผลให้มีพื้นที่เพียง 1/10 ถึง 1/5 ของสถานีย่อยการก่อสร้างโยธาทั่วไปที่มีความจุเท่ากัน ทำให้เหมาะสำหรับพื้นที่ที่มีพื้นที่ในเมืองจำกัด

-โดยทั่วไปตัวเครื่องทำจากแผ่นเหล็กชุบสังกะสีหรือวัสดุคอมโพสิต โดยมีระดับการป้องกัน IP44 ถึง IP54 ซึ่งสามารถทนต่อสภาพแวดล้อมที่รุนแรง เช่น พายุฝน หมอกเกลือ และฝุ่นได้

-1250kVA European Box Type Substation ใช้หลังคาสองชั้น วัสดุฉนวน และระบบระบายอากาศแบบบังคับ เพื่อปรับให้เข้ากับอุณหภูมิที่รุนแรงตั้งแต่ -40°C ถึง +40°C เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีความเสถียร

- ท่ออากาศกระจายความร้อนและวัสดุลดเสียงรบกวนที่ได้รับการปรับปรุงให้เหมาะสมส่งผลให้เสียงรบกวนในการทำงานต่ำกว่า 55 เดซิเบล ซึ่งเป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อมของพื้นที่อยู่อาศัย

- วัสดุตัวเครื่องอาจเป็นแผ่นโลหะผสมอลูมิเนียม แผ่นสแตนเลส แผ่นคอมโพสิต แผ่นซีเมนต์เสริมใยแก้ว ฯลฯ

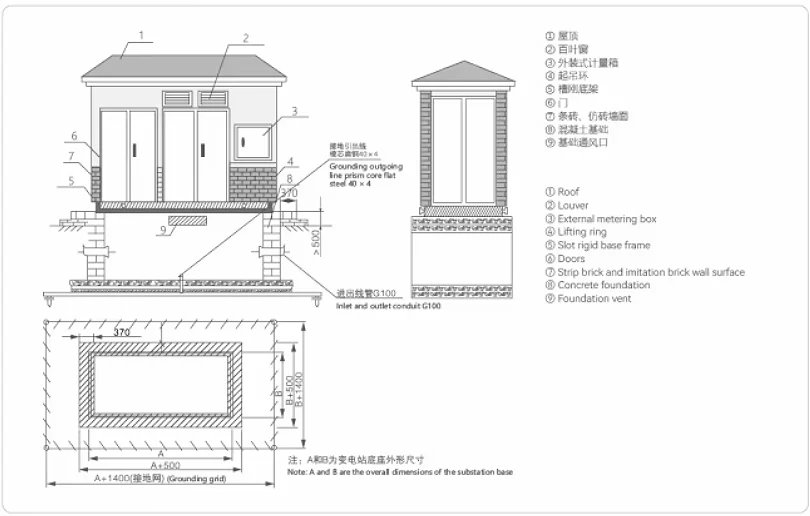

- ฐานของสถานีย่อยทำจากเหล็กชุบสังกะสีหรือซีเมนต์ซึ่งมีความทนทานต่อการกัดกร่อนสูงและมีความแข็งแรงเชิงกลเพียงพอ

- หลังคาใช้โครงสร้าง 2 ชั้น มีฉนวนกันความร้อน ป้องกันรังสี และระบายอากาศได้ดี

- แต่ละช่องของสถานีย่อยถูกคั่นด้วยแผ่นเหล็กเพื่อสร้างห้องขนาดเล็กที่เป็นอิสระ แต่ละช่องมีอุปกรณ์แสงสว่าง ด้านบนของช่องหม้อแปลงมีอุปกรณ์ระบายไอเสียอัตโนมัติเพื่อปรับอุณหภูมิของช่องหม้อแปลง

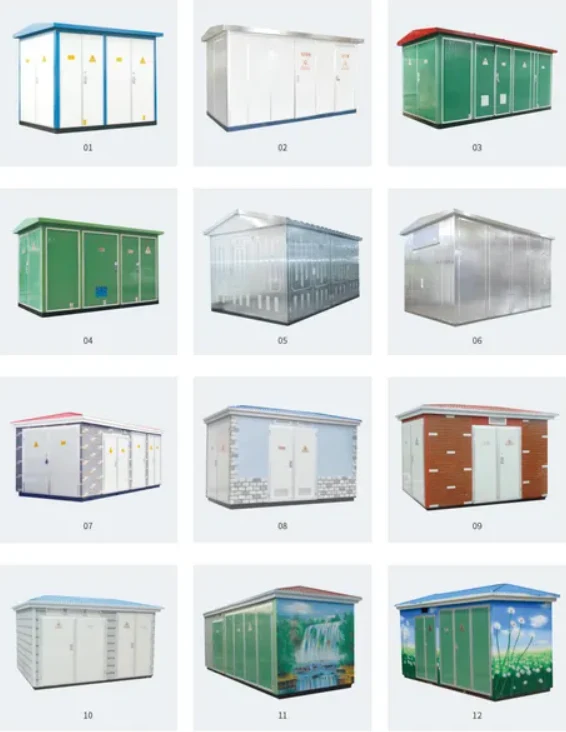

- สามารถปรับแต่งสีของสถานีย่อยให้เหมาะสมกับสภาพแวดล้อมโดยรอบได้

- หม้อแปลงสามารถกำหนดค่าด้วยหม้อแปลงแช่น้ำมันหรือหม้อแปลงชนิดแห้งได้ตามต้องการ

สภาพแวดล้อม:

1. อุณหภูมิแวดล้อมสูง: +40°C

2. อุณหภูมิแวดล้อมต่ำ: -25°C

3. อุณหภูมิเฉลี่ยภายในระยะเวลา 24 ชั่วโมงต้องไม่เกิน 30 °C

4. ระดับความสูง: <1,000 ม

5. เกณฑ์ความชื้นสัมพัทธ์ (RH): ค่าเฉลี่ยรายวัน RH จะไม่เกิน 95%; ค่าเฉลี่ยรายเดือน AH จะต้องไม่เกิน 90%

6. ความเร่งในแนวนอนไม่เกิน 0.4 m/s2 และความเร่งในแนวตั้งไม่เกิน 0.2 m/s3

7. ตำแหน่งการติดตั้ง: ติดตั้งในสถานที่ที่ไม่มีไฟ อันตรายจากการระเบิด และก๊าซที่มีฤทธิ์กัดกร่อนของสารเคมี และพื้นที่ที่มีการระบายอากาศที่ดี

8. ความเอียงของตำแหน่งการติดตั้ง : ไม่เกิน 5 องศา

มาตรฐานการดำเนินงาน:

1. GB1094.1-2-2013 หม้อแปลงไฟฟ้ากำลัง

2. GB/T6451-2015 พารามิเตอร์ทางเทคนิคและข้อกำหนดของหม้อแปลงไฟฟ้าแช่น้ำมันแบบสามเฟส

3. GB1094.3-2017 หม้อแปลงไฟฟ้า
