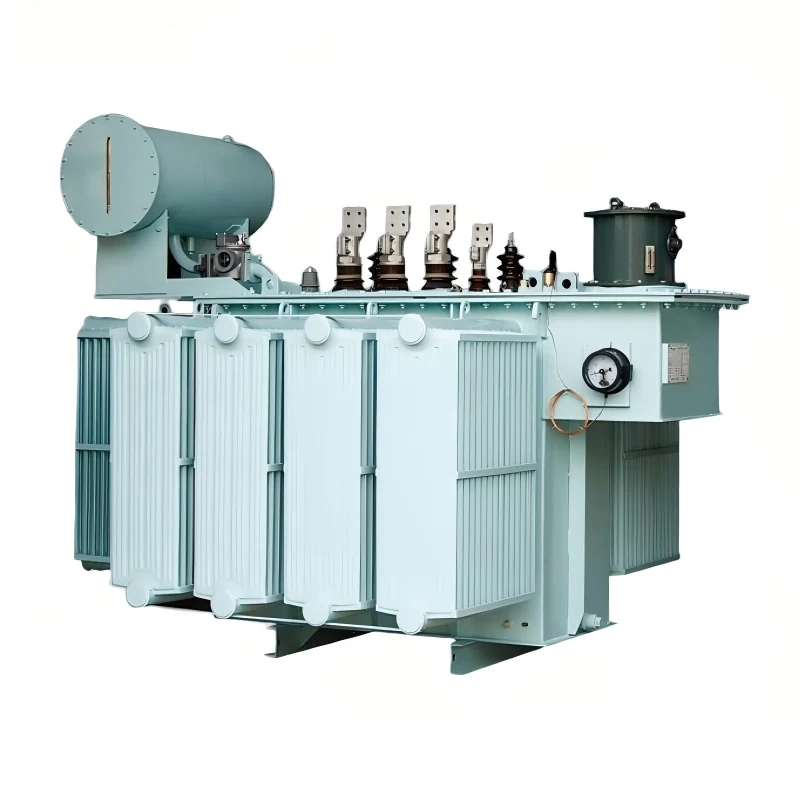

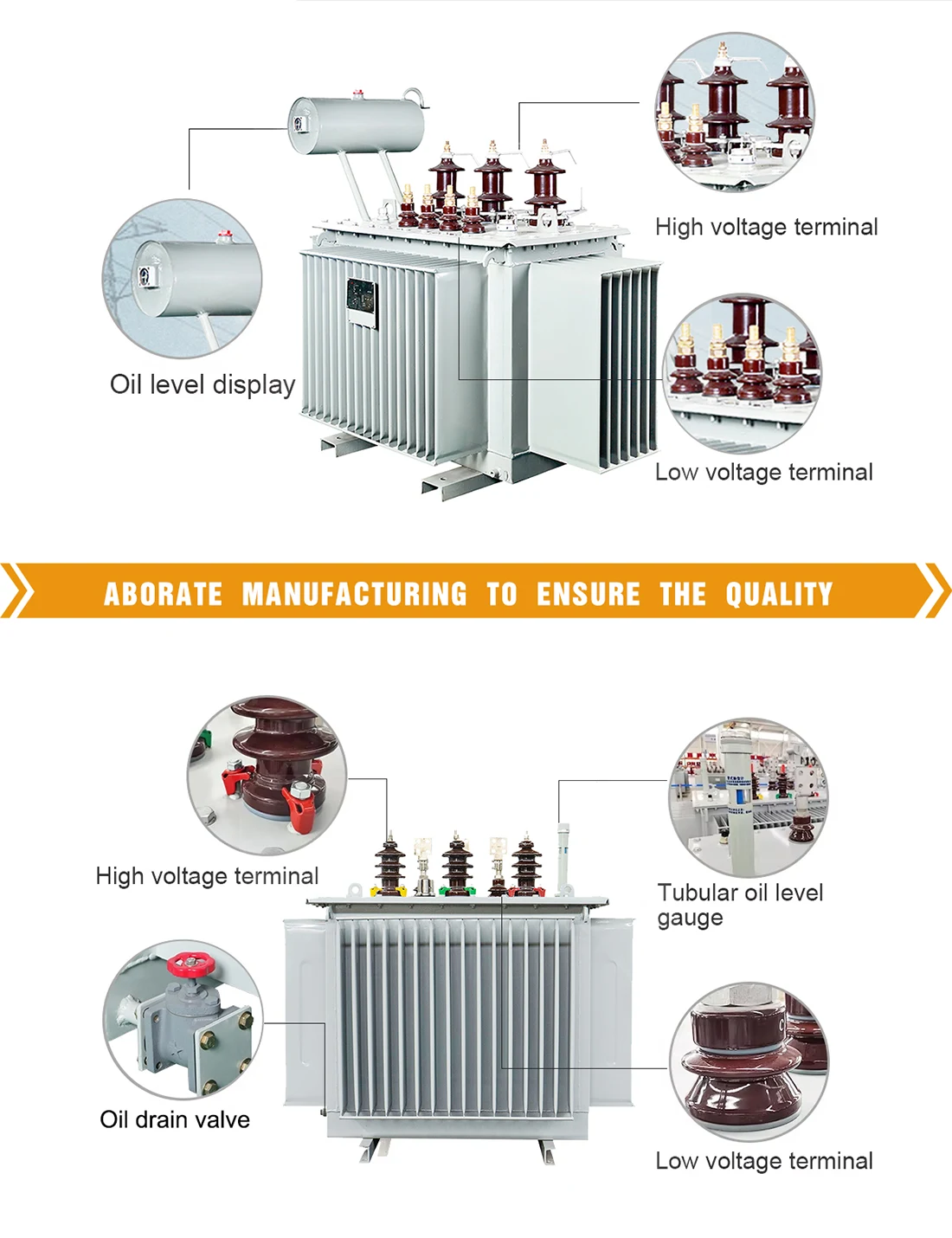

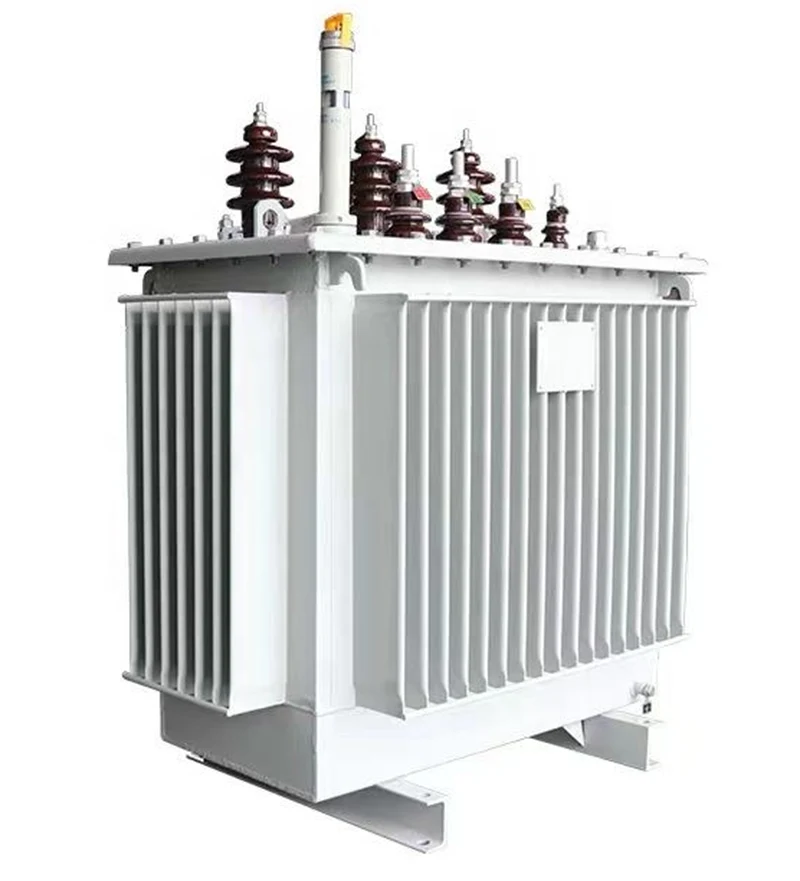

หม้อแปลงแช่น้ำมันสามเฟส 35kV

พารามิเตอร์

รายละเอียด/ข้อมูลจำเพาะ

กำลังไฟพิกัด

500 เควีเอ ~ 20,000 เควีเอ

แรงดันไฟฟ้าขาเข้า

33 กิโลโวลต์ / 35 กิโลโวลต์

แรงดันขาออก

0.4 กิโลโวลต์ / 0.69 กิโลโวลต์ / 1 กิโลโวลต์

จัดอันดับความถี่

50 เฮิรตซ์ / 60 เฮิรตซ์

ความจุ

1,000 ลิตร ~ 12,000 ลิตร

วิธีการทำความเย็น

ONAN (ระบายความร้อนด้วยน้ำมันธรรมชาติ)/ONAF (ระบายความร้อนด้วยน้ำมัน)

แรงดันอิมพีแดนซ์

4% ~ 6%

การสูญเสียโหลด

< 2 วัตต์/กิโลวีเอ

การสูญเสียไฟฟ้าลัดวงจร

≤ 2%

อุณหภูมิแวดล้อม

-5 °C~40 °C (รุ่นอุณหภูมิสูงรองรับการออกแบบที่ทนต่ออุณหภูมิสูง)

น้ำหนัก

2,000 กก. ~ 25,000 กก

ขนาดภายนอก

ปรับแต่งตามรุ่นกำลัง: 2.0 ม. x 3.5 ม. x 6.0 ม

ระดับฉนวน

เกรด F (155 °C)/เกรด H (180 °C)

ความต้านทานแผ่นดินไหว

ต้านทานแผ่นดินไหวระดับ 8 เหมาะสำหรับสภาพแวดล้อมทางธรณีวิทยาที่ซับซ้อน

ระดับเสียงรบกวน

≤ 65 dB (การออกแบบเสียงรบกวนต่ำ เหมาะสำหรับเขตเมืองและอุตสาหกรรม)

ประสิทธิภาพการประหยัดพลังงาน

การออกแบบที่มีประสิทธิภาพตรงตามมาตรฐานประสิทธิภาพพลังงานสากลและลดการใช้พลังงาน

ความมั่นคงในระยะยาว

ส่วนประกอบคุณภาพสูงช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงและมีอัตราความล้มเหลวต่ำ

การรับรองมาตรฐาน

มาตรฐานการรับรองมาตรฐานไอเอสโอ

เรตติ้ง

ความจุ
เควีเอ

การรวมแรงดันไฟฟ้าและช่วงการแตะ

เวกเตอร์

กลุ่ม

การสูญเสียโหลด

กิโลวัตต์

การสูญเสียโหลด

กิโลวัตต์ (75C)

ไม่มีโหลด

ปัจจุบัน %

ไฟฟ้าลัดวงจร

ความต้านทาน %

ไฟฟ้าแรงสูง
กิโลโวลต์

ไฟฟ้าแรงสูง

ช่วงการแตะ

แรงดันไฟฟ้าต่ำ

กิโลโวลต์

30

6

6.3

10

10.5

±5

±2×2.5%

0.4

ไดน์11

หยิน0

0.1

0.63

1.50

4.0

50

0.13

0.91

1.30

63

0.15

1.09

1.20

80

0.18

1.31

1.20

100

0.20

1.58

1.10

125

0.24

1.89

1.10

160

0.28

2.31

1.00

200

0.34

2.73

1.00

250

0.40

3.20

0.90

315

0.48

3.83

0.90

400

0.57

4.52

0.80

500

0.68

5.41

0.80

630

0.81

6.20

0.60

4.5

800

0.98

7.50

0.60

1000

1.15

10.30

0.60

1250

1.36

12.00

0.50

1600

1.64

14.50

0.50

2000

1.94

18.30

0.40

5.0

2500

2.29

21.20

0.40

3150

2.81

26.66

0.40

ด้าน

หม้อแปลงไฟฟ้าระบบจำหน่าย 33kV

หม้อแปลงไฟฟ้าระบบจำหน่าย 35kV

แรงดันไฟฟ้าที่กำหนด

33kV (พบได้ทั่วไปในระบบที่ใช้ IEC หลายระบบ)

35kV (มักจะเป็นแรงดันไฟฟ้าของอุปกรณ์สูงสุด Um ในมาตรฐาน IEC)

แรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์ (อืม)

สูงถึง 36kV

36–40.5kV (ให้อัตรากำไรจากการดำเนินงาน)

การใช้งานทั่วไป

ใช้ในการจำหน่ายหลักหรือรอง เช่น ลดขนาด 132/66kV เป็น 33kV หรือ 33kV เป็น 11/0.4kV

การใช้งานที่คล้ายกันในเครือข่ายที่มีแรงดันไฟฟ้า 35kV (ทั่วไปในจีนและบางส่วนของเอเชีย)

การให้คะแนนโดยทั่วไป

500kVA–20MVA+ แบบจุ่มน้ำมันหรือแบบแห้ง

การให้คะแนนและประเภทที่เกือบจะเหมือนกัน

ฉนวนและ BIL

แรงกระตุ้นฟ้าผ่าทนได้ประมาณ 170–200kV

สูงขึ้นเล็กน้อย ซึ่งตรงกับคลาส 35kV

มาตรฐาน

IEC60076, IEEE/ANSI; พบได้ทั่วไปในอินเดีย สหราชอาณาจักร ตะวันออกกลาง แอฟริกา

IEC60076(อืม=คลาส 36kV); ใช้ในประเทศจีนและบางภูมิภาคในเอเชีย

การใช้งาน

สถานีไฟฟ้าย่อยในเมือง/ชนบท โรงงานอุตสาหกรรม อาคารพาณิชย์ การก้าวขึ้น/ลงจากพลังงานทดแทน

การใช้งานเดียวกันสำหรับกริดที่ได้มาตรฐานที่ 35kV

ขนาดทางกายภาพและต้นทุน

คล้ายกันมากกับหน่วย 35kV

ใหญ่กว่าหรือแพงกว่าเล็กน้อยเนื่องจากระดับฉนวนที่สูงขึ้น

ประสิทธิภาพและการสูญเสีย

ปรับให้เหมาะสมเพื่อประสิทธิภาพตลอดทั้งวันและการสูญเสียต่ำ

มุ่งเน้นประสิทธิภาพเดียวกัน
