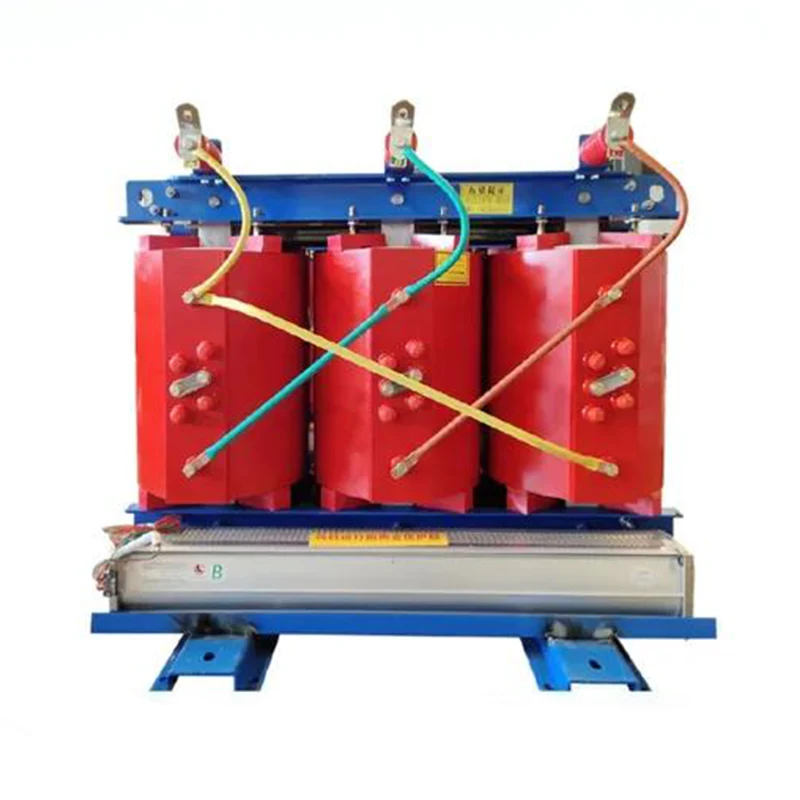

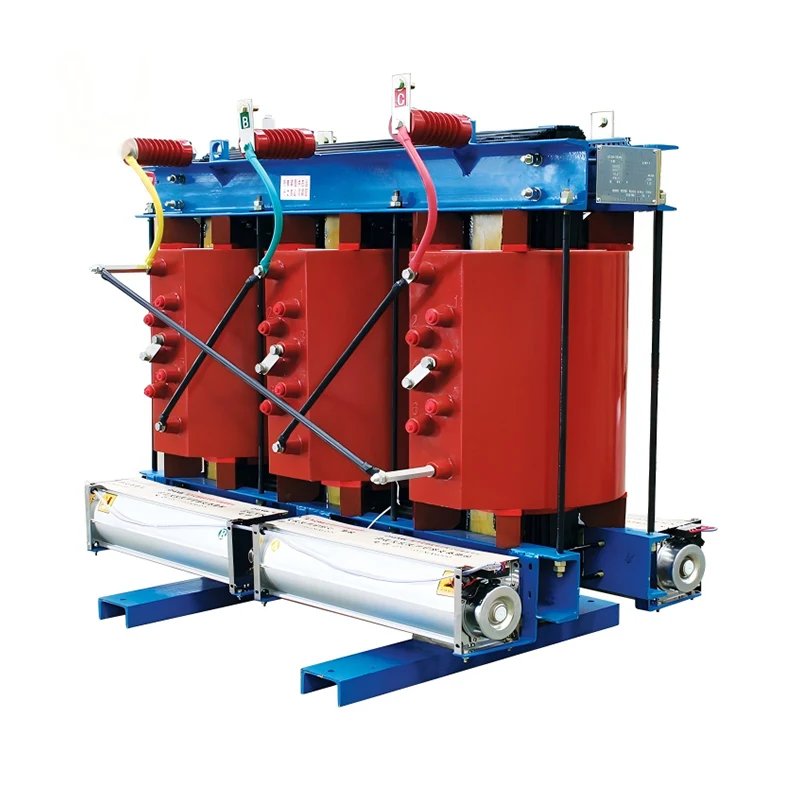

หม้อแปลงไฟฟ้ากำลังชนิดแห้งชนิดคอร์

ในฐานะผู้ผลิตมืออาชีพ เราต้องการจัดหาหม้อแปลงไฟฟ้ากำลังชนิดแห้ง JUCEG Core Type ให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาแก่คุณ โครงสร้างแกนเหล็กแบบหัวใจถูกนำมาใช้ โดยที่คอลัมน์แกนเหล็กและแอกจะสร้างวงจรแม่เหล็กแบบปิด และขดลวดจะพันรอบคอลัมน์แกนเหล็ก แกนเหล็กมักทำโดยการเรียงซ้อนแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงที่มีการนำแม่เหล็กสูงซ้อนกันเพื่อลดการสูญเสียที่ไม่มีโหลดและกระแสไฟฟ้าที่ไม่มีโหลด พื้นผิวของแกนเหล็กเคลือบด้วยเรซินชนิดพิเศษเพื่อป้องกันความชื้นและสนิมและลดเสียงรบกวนในการทำงาน ขดลวดได้รับการบำบัดด้วยการหล่ออีพอกซีเรซินหรือฉนวนกันซึมเพื่อสร้างโครงสร้างไฟเบอร์กลาสที่มีความแข็งแรงสูง ซึ่งมีประสิทธิภาพทางไฟฟ้าและความแข็งแรงเชิงกลที่ดีเยี่ยม ท่อฉนวนจะถูกวางไว้ระหว่างขดลวดไฟฟ้าแรงสูงและแรงต่ำเพื่อเพิ่มฉนวนไฟฟ้า และใช้บล็อกตัวเว้นระยะและแผ่นรองรับเพื่อจำกัดขดลวดเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือของขดลวด หม้อแปลงไฟฟ้ากำลังชนิดแห้งชนิดแกนหลักอาศัยการพาอากาศหรือการระบายความร้อนด้วยอากาศเพื่อกระจายความร้อนเป็นหลัก เมื่อใช้ระบบระบายความร้อนด้วยอากาศธรรมชาติ (AN) หม้อแปลงไฟฟ้าสามารถทำงานได้อย่างต่อเนื่องที่พิกัดความจุเป็นเวลานาน เมื่อใช้การระบายความร้อนด้วยอากาศแบบบังคับ (AF) ประสิทธิภาพการกระจายความร้อนจะได้รับการปรับปรุงโดยการเพิ่มจำนวนพัดลม และความจุเอาต์พุตของหม้อแปลงจะเพิ่มขึ้น 50% เหมาะสำหรับการทำงานเกินพิกัดเป็นระยะ ๆ หรือการทำงานเกินพิกัดโดยอุบัติเหตุฉุกเฉิน

ประเภทของหม้อแปลงชนิดแห้ง:

1.หม้อแปลงชนิดแห้งแบบหล่อเรซิน (CRT):

ใช้อีพอกซีเรซินเพื่อห่อหุ้มขดลวด ปกป้องขดลวดจากความชื้น ฝุ่น การกัดกร่อน และปัจจัยด้านสิ่งแวดล้อมอื่นๆ

เหมาะสำหรับพื้นที่ที่มีความชื้นสูง ติดตั้งภายในอาคาร และพื้นที่เสี่ยงไฟไหม้ เนื่องจากมีคุณสมบัติไม่ดูดความชื้น ไม่ติดไฟ และไม่ต้องบำรุงรักษา

มีจำหน่ายในพิกัดตั้งแต่ 25 kVA ถึง 12,500 kVA โดยมีระดับฉนวน F (อุณหภูมิที่เพิ่มขึ้น 90°C)

2. หม้อแปลงไฟฟ้าแรงดันสุญญากาศ (VPI):

เคลือบขดลวดด้วยเรซินโพลีเอสเตอร์คลาส H ภายใต้สุญญากาศและแรงดัน ขจัดช่องว่างอากาศหรือช่องว่างในฉนวน

เพิ่มความแข็งแรงทางกล ความเป็นฉนวน และเสถียรภาพทางความร้อน

เหมาะสำหรับการติดตั้งกลางแจ้ง เหตุการณ์แผ่นดินไหว และความผันผวนของอุณหภูมิ เนื่องจากมีโครงสร้างที่แข็งแกร่ง โครงสร้างที่ทนความชื้น และค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ

ข้อมูลทางเทคนิค

ข้อดี

ประสิทธิภาพของฉนวนไฟฟ้าที่ดีเยี่ยม: หลังจากชุบแล้ว หม้อแปลงไฟฟ้าชนิดแห้งชนิดคอร์สามารถเจาะอีพอกซีเรซินเข้าไปในภายในของขดลวดได้อย่างเต็มที่ เติมเต็มช่องว่างระหว่างวัสดุฉนวนและเพิ่มประสิทธิภาพของฉนวนโดยรวม ชั้นฉนวนขดลวดที่ชุบไว้มีความสม่ำเสมอและหนาแน่น ช่วยลดความเสี่ยงของการคายประจุในท้องถิ่นและปรับปรุงความน่าเชื่อถือของหม้อแปลง

ความแข็งแรงเชิงกลที่เพิ่มขึ้น: หลังจากการชุบ อีพอกซีเรซินจะแข็งตัวอย่างใกล้ชิดกับขดลวด ทำให้เกิดโครงสร้างที่สมบูรณ์ ซึ่งช่วยเพิ่มความแข็งแรงเชิงกลและความต้านทานการสั่นสะเทือนของขดลวด กระบวนการชุบสามารถกำหนดตำแหน่งของวัสดุฉนวนและป้องกันไม่ให้คลายหรือเคลื่อนตัวเนื่องจากการสั่นสะเทือนหรือการเปลี่ยนแปลงของอุณหภูมิ

ความต้านทานต่อความชื้นและเชื้อรา: กระบวนการชุบจะสร้างฟิล์มป้องกันที่มีความหนาแน่นบนพื้นผิวที่คดเคี้ยว ช่วยป้องกันความชื้นเข้ามาได้อย่างมีประสิทธิภาพ และป้องกันไม่ให้วัสดุฉนวนเกิดความชื้นและขึ้นรา ด้วยการบำบัดความต้านทานต่อความชื้นและเชื้อรา อายุการใช้งานของวัสดุฉนวนของหม้อแปลงจึงขยายออกไป และข้อผิดพลาดที่เกิดจากการเสื่อมสภาพของฉนวนจะลดลง

การปรับปรุงประสิทธิภาพการกระจายความร้อน: การเคลือบหม้อแปลงไฟฟ้ากำลังแบบแห้งชนิดคอร์สามารถเติมช่องว่างระหว่างวัสดุฉนวน ลดชั้นอากาศ และปรับปรุงประสิทธิภาพการนำความร้อน ช่วยให้ขดลวดกระจายความร้อน เมื่อรวมกับการออกแบบการระบายอากาศที่เหมาะสม หม้อแปลงชนิดแห้งที่ชุบแล้วยังสามารถให้ประสิทธิภาพการกระจายความร้อนที่ดีอีกด้วย

ความคุ้มค่า: เมื่อเปรียบเทียบกับประเภทการหล่อ การชุบอาจใช้วัสดุอีพอกซีเรซินน้อยกว่าในบางกรณี ซึ่งช่วยลดต้นทุนวัสดุได้ การบำบัดด้วยการชุบเหมาะสำหรับการพันขดลวดที่มีรูปร่างและขนาดต่างกัน มีความยืดหยุ่นในกระบวนการสูง และสามารถตอบสนองความต้องการที่หลากหลาย
