หม้อแปลงไฟฟ้าแบบหล่อเรซิน 400KVA

โรงงาน JUCEG ของจีนเชี่ยวชาญด้านการผลิตปริมาณมากพร้อมการควบคุมคุณภาพ ISO ที่เข้มงวด โดยให้บริการ OEM/ODM หม้อแปลงเรซินแบบหล่อขนาด 400KVA เป็นหม้อแปลงชนิดแห้งที่มีกำลังการผลิตพิกัด 400KVA ซึ่งผลิตโดยใช้กระบวนการหล่อเรซินอีพ็อกซี่ มีการใช้กันอย่างแพร่หลายในสถานที่ที่มีความต้องการสูงในการป้องกันอัคคีภัย การป้องกันการระเบิด และความต้านทานต่อความชื้น

ส่งคำถาม

รายละเอียดสินค้า

ขายส่งหม้อแปลงเรซินแบบหล่อโดยตรงจากโรงงานขนาด 400KVA - ลด 50% สำหรับการสั่งซื้อจำนวนมาก ขดลวดถูกห่อหุ้มอย่างสมบูรณ์ด้วยอีพอกซีเรซินโดยใช้กระบวนการหล่ออีพอกซีเรซิน ทำให้เกิดชั้นฉนวนหนาแน่นและมีความแข็งแรงของฉนวนสูงมาก สิ่งนี้สามารถป้องกันไฟฟ้าขัดข้องและการคายประจุไฟฟ้าในพื้นที่ได้อย่างมีประสิทธิภาพ ค่าแทนเจนต์การสูญเสียอิเล็กทริก (tanδ) ของอีพอกซีเรซินมีค่าต่ำมาก ซึ่งช่วยลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพของหม้อแปลงไฟฟ้า อีพอกซีเรซินที่หล่อหลังจากการเทจะสร้างโครงสร้างพลาสติกเสริมไฟเบอร์กลาสที่มีความแข็งแรงสูง ซึ่งสามารถทนต่อแรงกระแทกของกระแสไฟฟ้าลัดวงจร การสั่นสะเทือนทางกล และการชนระหว่างการขนส่ง ปกป้องขดลวดจากความเสียหาย หม้อแปลงเรซินแบบหล่อขนาด 400KVA มีประสิทธิภาพป้องกันการแตกร้าวที่ดี และสามารถรักษาความสมบูรณ์ของโครงสร้างได้แม้ในสภาพแวดล้อมที่มีอุณหภูมิเปลี่ยนแปลงมาก ป้องกันการแตกร้าวของชั้นฉนวนและส่งผลให้ฉนวนเสียหาย กระบวนการหล่อจะปิดผนึกขดลวดในอีพอกซีเรซินอย่างสมบูรณ์ ป้องกันความชื้น ฝุ่น และก๊าซที่มีฤทธิ์กัดกร่อนเข้ามาได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของหม้อแปลง เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น อุตสาหกรรมเคมีและโลหะ รวมถึงพื้นที่ชายฝั่งทะเลที่มีความชื้นสูงหรือตำแหน่งใต้ดิน

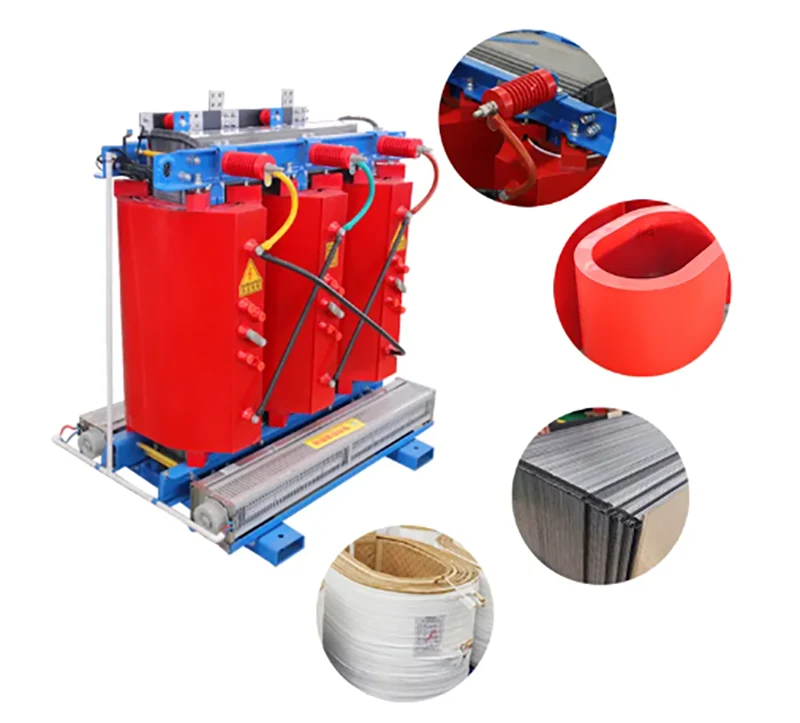

400KVA Cast Resin Transformer

ประเภทหม้อแปลงไฟฟ้า	เรซินหล่อชนิดแห้ง
แบบอย่าง	SCB10-50/10
จำนวนเฟส	สามเฟส
ประเภทที่คดเคี้ยว	สองคดเคี้ยว
วัสดุที่คดเคี้ยว	อลูมิเนียม/ทองแดง
ความจุสูงสุด	50kVA
ไฟฟ้าแรงสูง	10/11กิโลโวลต์
แรงดันไฟฟ้าต่ำ	0.4kV
กรีดช่วง	±2x2.5%
แรงดันอิมพีแดนซ์	4%
การสูญเสียโหลด (120°C)	1kW
การสูญเสียที่ไม่มีโหลด	0.27kW
ไม่มีโหลดในปัจจุบัน	2%
ความถี่	50/60เฮิร์ต
กลุ่มการเชื่อมต่อ	Yyn0/Dyn11
วิธีการทำความเย็น	เอนาฟ
ชั้นฉนวน	F
คลาสความร้อน	F1
ระดับการป้องกัน	IP00/IP20/IP30
ชั้นภูมิอากาศ	ค2
ชั้นเรียนด้านสิ่งแวดล้อม	E2
อุณหภูมิที่เพิ่มขึ้น	100K
ระดับความสูงในการทำงาน	≤1,000ม
ขนาด	950x750x915มม
น้ำหนัก	575กก

400KVA Cast Resin Transformer

1.ฉนวนเกรด H

หม้อแปลงไฟฟ้าซีรีส์ SG10 ใช้วัสดุชั้นยอดและเทคโนโลยีใหม่เพื่อให้ได้ฉนวนเกรด H ซึ่งใช้ได้อย่างน่าเชื่อถือในอุณหภูมิแวดล้อมสูงถึง 180°C และส่วนหลักของหม้อแปลงสามารถรักษาอุณหภูมิได้สูงถึง 220°C

2.Safety

หม้อแปลงไฟฟ้าซีรีส์ SG10 ใช้วัสดุฉนวนซึ่งเป็นสารหน่วงไฟและกันความชื้น วัสดุที่ติดไฟได้มีเพียง 10% ของหม้อแปลงอีพอกซีเรซิน ไม่มีควันพิษระหว่างการเผาไหม้ที่อุณหภูมิ 800°C เป็นเวลานาน

3.Reliable

หม้อแปลงไฟฟ้าซีรีส์ SG10 ใช้การออกแบบคอยล์พิเศษและเทคโนโลยีเพื่อให้กันความชื้น กันเชื้อรา และกันชื่อเสียง สามารถรักษาการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันในระดับสูงโดยไม่มีการคายประจุบางส่วน

4. ความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง

หม้อแปลงไฟฟ้าซีรีย์ SG10 สามารถรองรับความจุพิกัด 120% สามารถทำงานเป็นเวลานานภายใต้ IP23 โดยไม่ต้องระบายความร้อนด้วยอากาศ

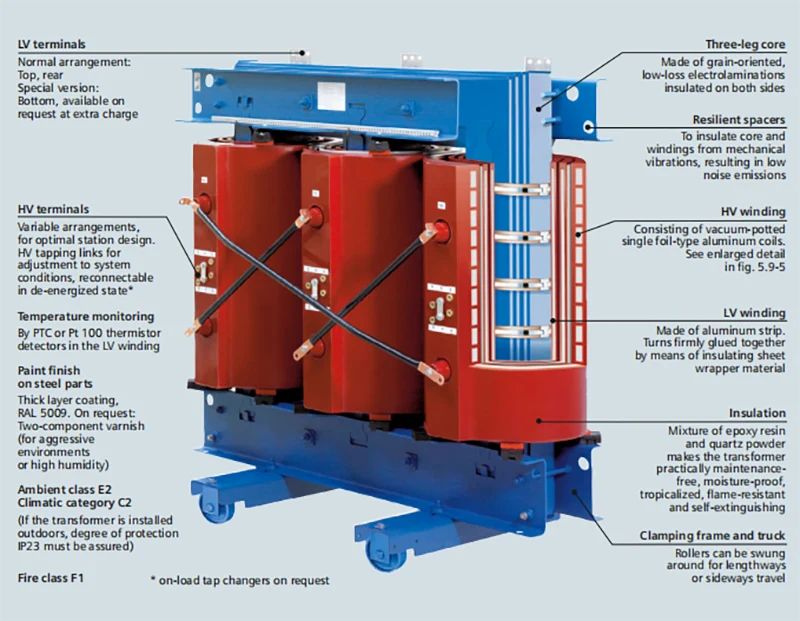

400KVA Cast Resin Transformer

ข้อกำหนดทางเทคนิค

ข้อมูลทางเทคนิคสำหรับหม้อแปลงชนิดแห้งอีพอกซีเรซินสามเฟสคลาส 35KV

กำลังไฟพิกัด (เควีเอ)	ไฟฟ้าแรงสูง (เควี)	แรงดันไฟฟ้าต่ำ (เควี)	การเชื่อมต่อ เครื่องหมาย	การสูญเสียขณะโหลด (ญ)	ไม่มีโหลดในปัจจุบัน (%)
50	20 22 24 หรือคนอื่นๆ	0.4	ไดน์11 YNyn0	1300	2.4
100				2100	2.2
160				2600	1.8
200				3100	1.8
250				3600	1.6
315				4300	1.6
400				5100	1.4
500				6100	1.4
630				7200	1.2
800				8700	1.2
1000				10300	1.0
1250				12150	0.9
1600				14600	0.9
2000				17250	0.8
2500				20400	0.8
5000				35800	0.7

ข้อมูลทางเทคนิคสำหรับหม้อแปลงชนิดแห้งอีพอกซีเรซินสามเฟสคลาส 20KV

กำลังไฟพิกัด (เควีเอ)	ไฟฟ้าแรงสูง (เควี)	แรงดันไฟฟ้าต่ำ (เควี)	การเชื่อมต่อ เครื่องหมาย	การสูญเสียขณะโหลด (ญ)	ไม่มีโหลดในปัจจุบัน (%)
50	20 22 24 หรือคนอื่นๆ	0.4	ไดน์11 YNyn0	1300	2.4
100				2100	2.2
160				2600	1.8
200				3100	1.8
250				3600	1.6
315				4300	1.6
400				5100	1.4
500				6100	1.4
630				7200	1.2
800				8700	1.2
1000				10300	1.0
1250				12150	0.9
1600				14600	0.9
2000				17250	0.8
2500				20400	0.8
5000				35800	0.7

ข้อมูลทางเทคนิคสำหรับหม้อแปลงชนิดแห้งอีพอกซีเรซินสามเฟสคลาส 10KV

กำลังไฟพิกัด (เควีเอ)	ไฟฟ้าแรงสูง (เควี)	แรงดันไฟฟ้าต่ำ (เควี)	การเชื่อมต่อ เครื่องหมาย	การสูญเสียขณะโหลด (ญ)	ไม่มีโหลดในปัจจุบัน (%)
50	6 6.3 6.6 10 10.5 11 13.2 หรือคนอื่นๆ	0.4	ไดน์11 YNyn0	990	2
100				1570	1.8
160				2120	1.4
200				2520	1.4
250				2750	1.4
315				3460	1.2
400				3980	1.2
500				4880	1.2
630				5870	1
800				6950	1
1000				8120	0.8
1250				9690	0.8
1600				11730	0.8
2000				14450	0.6
2500				17170	0.6
5000				34600	0.5

ข้อพิจารณาในการคัดเลือก

1. เลือกความจุพิกัดที่เหมาะสมตามเงื่อนไขโหลดจริง โดยคำนึงถึงความต้องการการเติบโตของโหลดในอนาคต กำลังการผลิตพิกัดของหม้อแปลงเรซินแบบหล่อขนาด 400KVA ควรเท่ากับหรือมากกว่ากำลังการผลิตพิกัดของโหลดเพื่อรองรับความต้องการในปัจจุบันและพิจารณาการขยายในอนาคต

2. ยืนยันความสูง อุณหภูมิสิ่งแวดล้อม ความชื้น และเงื่อนไขอื่นๆ ของตำแหน่งการติดตั้งหม้อแปลงเรซินแบบหล่อขนาด 400KVA หากจำเป็นให้เลือกหม้อแปลงที่ออกแบบมาเป็นพิเศษ

สำหรับหม้อแปลงไฟฟ้าภายนอก ให้เลือกผลิตภัณฑ์ที่มีเกรดการป้องกันที่สูงกว่าเพื่อรับมือกับสภาพอากาศที่ซับซ้อนต่างๆ

3. ขึ้นอยู่กับพื้นที่การติดตั้งและข้อกำหนดในการป้องกัน ให้เลือกระดับการป้องกันและวิธีการทำความเย็นที่เหมาะสม

สำหรับพื้นที่ที่มีพื้นที่จำกัดควรเลือกใช้หม้อแปลงไฟฟ้าที่มีขนาดเล็กและน้ำหนักเบาเพื่อความสะดวกในการติดตั้งและบำรุงรักษา

4. ตรวจสอบแรงดันไฟฟ้าที่กำหนดและช่วงความผันผวนของแรงดันไฟฟ้าของระบบ และเลือกระดับแรงดันไฟฟ้าที่สอดคล้องกันสำหรับด้านสูงและต่ำ

แรงดันไฟฟ้าของหม้อแปลงไฟฟ้าควรเท่ากับหรือมากกว่าแรงดันไฟฟ้าของระบบเพื่อให้แน่ใจว่าการส่งผ่านพลังงานมีความเสถียร

5. ขึ้นอยู่กับวิธีการต่อสายดินของระบบและคุณลักษณะโหลด ให้เลือกกลุ่มการเชื่อมต่อที่เหมาะสม

กลุ่มการเชื่อมต่อทั่วไป ได้แก่ Dyn11, Yyn0 เป็นต้น คุณสามารถเลือกได้ตามความต้องการที่แท้จริงของคุณ
