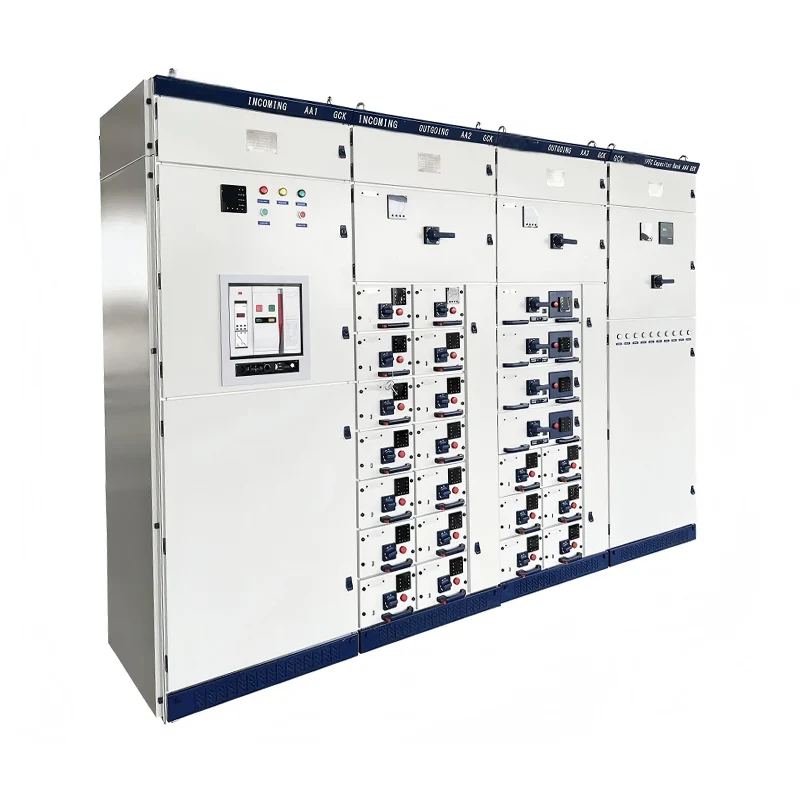

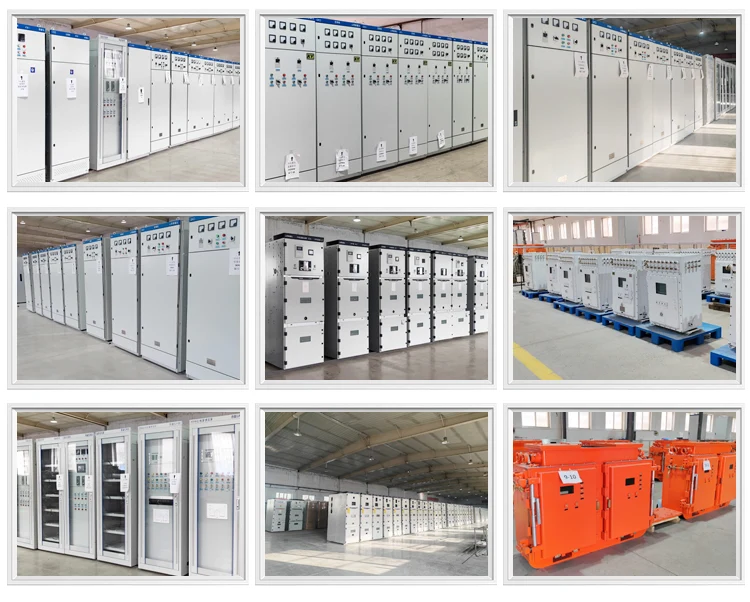

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

JUCEG คือผู้ผลิตและซัพพลายเออร์ที่เชี่ยวชาญในการจัดหาสวิตช์เกียร์แบบถอดได้แรงดันต่ำของ GCS สวิตช์เกียร์แบบถอดได้แรงดันต่ำของ GCS ถูกนำมาใช้กันอย่างแพร่หลายโดยผู้ใช้ระดับสูง และเหมาะสำหรับการจำหน่าย การควบคุมมอเตอร์ไฟฟ้าแบบรวมศูนย์ การชดเชยพลังงานปฏิกิริยา ฯลฯ ในระบบผลิตไฟฟ้าและระบบจ่ายไฟที่มีความถี่ AC สามเฟส 50 (60) Hz, แรงดันไฟฟ้าใช้งานที่ 380V (400V, 660V) และกระแสไฟที่กำหนดของ 4000A หรือต่ำกว่า สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้าขนาดใหญ่ ระบบปิโตรเคมี และสถานที่อื่นๆ ที่มีระดับระบบอัตโนมัติสูงและข้อกำหนดสำหรับอินเทอร์เฟซคอมพิวเตอร์ เนื่องจากเป็นอุปกรณ์จำหน่ายแรงดันไฟฟ้าต่ำสำหรับไฟ AC สามเฟสที่มีความถี่ 50 (60) Hz, แรงดันไฟฟ้าใช้งานที่กำหนด 380V (400V, 660V) และกระแสไฟพิกัด 4000A หรือน้อยกว่า จึงใช้ในระบบผลิตไฟฟ้าและจ่ายไฟสำหรับการกระจาย การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานรีแอกทีฟ ซึ่งมีบทบาทสำคัญ

ข้อมูลจำเพาะทางเทคนิค

แรงดันไฟฟ้า: วงจรหลัก AC 380V (400V, 660V), วงจรเสริม AC 220V, 380V (400V), DC 110V, 220V

ความถี่ที่กำหนด: 50 (60) เฮิร์ตซ์

แรงดันไฟฟ้าฉนวนที่กำหนด: 660V (1000V)

พิกัดกระแส: บัสแนวนอน ≤ 4000A, บัสแนวตั้ง (MCC) 1000A

ทนกระแสไฟระยะสั้นของรถบัส: 50kA, 80kA (1 วินาที)

พิกัดความต้านทานสูงสุดในปัจจุบันของบัส: 105kA, 176kA (0.1s)

แรงดันไฟฟ้าทดสอบความถี่ไฟฟ้า: วงจรหลัก 2500V/1 นาที, วงจรเสริม 1760V/1 นาที (วัสดุบางอย่างกล่าวถึง 2000V/1 นาที)

ประเภทของสวิตช์เกียร์: ถอนได้กับคงที่

สวิตช์เกียร์แบบถอดได้และแบบคงที่มีคุณสมบัติพิเศษที่ช่วยให้สามารถใช้งานได้ในสถานการณ์ต่าง ๆ ในระบบพลังงานไฟฟ้า สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำของ GCS ผลิตขึ้นสำหรับการใช้งานที่ปัจจัยแปรผันและการเข้าถึงได้ง่ายมีความสำคัญมาก ระบบเหล่านี้ช่วยให้สามารถดึงส่วนประกอบเฉพาะออกมาได้เพียงครั้งเดียว ซึ่งไม่ส่งผลกระทบต่อทั้งระบบ ดังนั้นจึงทำให้กระบวนการบำรุงรักษาและอัปเกรดง่ายขึ้น สวิตช์เกียร์ประเภทนี้มีความเหมาะสมในระบบไฟฟ้าที่ซับซ้อน เนื่องจากจำเป็นต้องหลีกเลี่ยงการหยุดทำงานให้มากที่สุด ในทางกลับกัน สวิตช์เกียร์แบบตายตัวจะมีความทนทานและราคาไม่แพงอย่างสม่ำเสมอ อย่างไรก็ตามมีการกำหนดเป้าหมายไปยังพื้นที่ที่การบำรุงรักษาทรัพย์สินมีน้อยและมีความต้องการเปลี่ยนอุปกรณ์ต่ำ พวกเขาให้โซลูชันที่ค่อนข้างจำกัดมากกว่า ซึ่งเป็นสิ่งจำเป็นในการติดตั้งที่จำกัดบางแห่ง

เมื่อตรวจสอบผลการค้นหา 3 อันดับแรก มีแนวโน้มเกิดขึ้นจากการค้นหา ซึ่งมุ่งเน้นไปที่พารามิเตอร์ทางเทคนิคที่สำคัญบางประการที่ทำให้สวิตช์เกียร์ประเภทเหล่านี้แตกต่าง:

· ความสามารถในการเข้าถึง: ข้อกังวลหลักเกี่ยวกับยูนิตที่สามารถถอนออกได้คือสามารถเข้าถึงได้ง่าย จึงทำให้สามารถบำรุงรักษา ซ่อมแซม และเปลี่ยนส่วนประกอบได้ง่ายและรวดเร็ว ซึ่งเป็นกรณีของระบบที่มีข้อกำหนดด้านเวลาทำงานสูง

· ต้นทุน: อย่างไรก็ตาม สวิตช์เกียร์แบบตายตัวเป็นที่ต้องการโดยเฉพาะอย่างยิ่งสำหรับการพิจารณาด้านต้นทุน เนื่องจากมีราคาถูกกว่าเนื่องจากมีโครงสร้างที่เรียบง่ายและข้อกำหนดในการบำรุงรักษาต่ำ

· ขนาด: ลักษณะที่กะทัดรัดของสวิตช์เกียร์แบบอยู่กับที่ยังระบุว่าเป็นข้อได้เปรียบหลักในสถานการณ์ที่เกี่ยวข้องกับการวางตำแหน่งเชิงพื้นที่

สวิตช์เกียร์แบบถอดได้ของ GCS ทำงานอย่างไร

1.ฟังก์ชั่นโดยรวมและองค์ประกอบ:

สวิตช์เกียร์แบบถอดได้แรงดันต่ำของ GCS เป็นอุปกรณ์จ่ายไฟ AC สามเฟสที่มีแรงดันไฟฟ้าใช้งานพิกัด 380V (ขยายได้ถึง 400V และ 660V) และกระแสไฟพิกัดสูงถึง 4000A (เวอร์ชันปรับปรุงสามารถเข้าถึง 6300A) หน้าที่หลัก ได้แก่ การกระจายกำลัง การควบคุมมอเตอร์ไฟฟ้าแบบรวมศูนย์ และการชดเชยกำลังรีแอกทีฟ มีการใช้กันอย่างแพร่หลายในโรงไฟฟ้า อุตสาหกรรมปิโตรเคมี โลหะวิทยา สิ่งทอ อาคารสูง และระบบจำหน่ายไฟฟ้าของอุตสาหกรรมอื่นๆ

2. การออกแบบลิ้นชักแบบแยกส่วน:

ตู้สวิตช์ใช้โครงสร้างแบบลิ้นชัก แต่ละลิ้นชักเป็นหน่วยการทำงานอิสระ โดยมีโมดูลความสูง 160 มม. สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS แบ่งออกเป็นห้าชุดขนาด: 1/2 หน่วย, 1 หน่วย, 1.5 หน่วย, 2 หน่วย และ 3 หน่วย ความสูงของลิ้นชักสามารถปรับได้ ในขณะที่ความกว้างและความลึกได้รับการแก้ไข ทำให้มั่นใจได้ว่าหน่วยการทำงานเดียวกันจะใช้แทนกันได้ แผงลิ้นชักมีตัวบ่งชี้ตำแหน่ง เช่น "เปิด" "ปิด" "ทดสอบ" และ "ถอนออก" และยังมาพร้อมกับอุปกรณ์ล็อคแบบกลไกเพื่อป้องกันการทำงานโดยไม่ตั้งใจ ลิ้นชักถูกดันไปข้างหน้าผ่านช่องเลื่อนและโครงสร้างบล็อกเลื่อน และอุปกรณ์ล็อคขีดจำกัดสปริงจะช่วยเพิ่มความมั่นคงและป้องกันความร้อนสูงเกินไปของส่วนประกอบหรือการหลุดของลิ้นชัก

3. การแยกห้องทำงานและการจัดบัสบาร์:

ตู้แบ่งออกเป็นห้องอเนกประสงค์ ห้องบัสบาร์ และห้องเคเบิล แต่ละห้องแยกจากกันอย่างเคร่งครัดเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด ห้องอเนกประสงค์รองรับหน่วยลิ้นชัก ห้องบัสบาร์จัดบัสบาร์แนวนอน และห้องเคเบิลรับรู้การเข้าและออกของสายเคเบิลขึ้นและลง บัสบาร์แนวนอนถูกจัดเรียงในตำแหน่งแนวนอนที่ด้านหลังของตู้ ช่วยเพิ่มความสามารถในการต้านทานแรงไฟฟ้า และทำให้วงจรหลักมีความแรงในการลัดวงจรสูง (กระแสไดนามิกเสถียรสามารถเข้าถึง 76kA) บัสบาร์แนวตั้งมีกระแสไฟพิกัด 1000A (สำหรับตู้ MCC) ซึ่งตรงตามข้อกำหนดสำหรับการจ่ายพลังงานที่มีความจุสูง

4. การเชื่อมต่อไฟฟ้าและการออกแบบอะแดปเตอร์:

ปลั๊กอินและอะแดปเตอร์: เส้นขาเข้าและขาออกของลิ้นชักใช้โครงสร้างแถบของส่วนประกอบปลั๊กอินในจำนวนที่แตกต่างกันตามขนาดปัจจุบันเพื่อให้แน่ใจว่ามีการสัมผัสที่เชื่อถือได้ ลิ้นชักขนาด 1/2 เชื่อมต่อกับช่องใส่สายเคเบิลผ่านอะแดปเตอร์ประเภท ZJ-2 ชนิดแผ่นรองหลัง ลิ้นชักยูนิตใช้โครงสร้างแบบแท่งหรือแบบท่อของอะแดปเตอร์ประเภท ZJ-1 เพื่อลดอุณหภูมิที่เพิ่มขึ้นและปรับปรุงความน่าเชื่อถือ การออกแบบช่องใส่สายเคเบิลของสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS รองรับสายขาเข้าและขาออกทั้งบนและล่าง หม้อแปลงกระแสลำดับเป็นศูนย์ถูกวางไว้ในช่องเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย สามารถเลือกความกว้างของช่องเป็น 240 มม. หรือ 440 มม. เพื่อให้ตรงตามข้อกำหนดด้านปริมาณสายเคเบิลที่แตกต่างกัน
