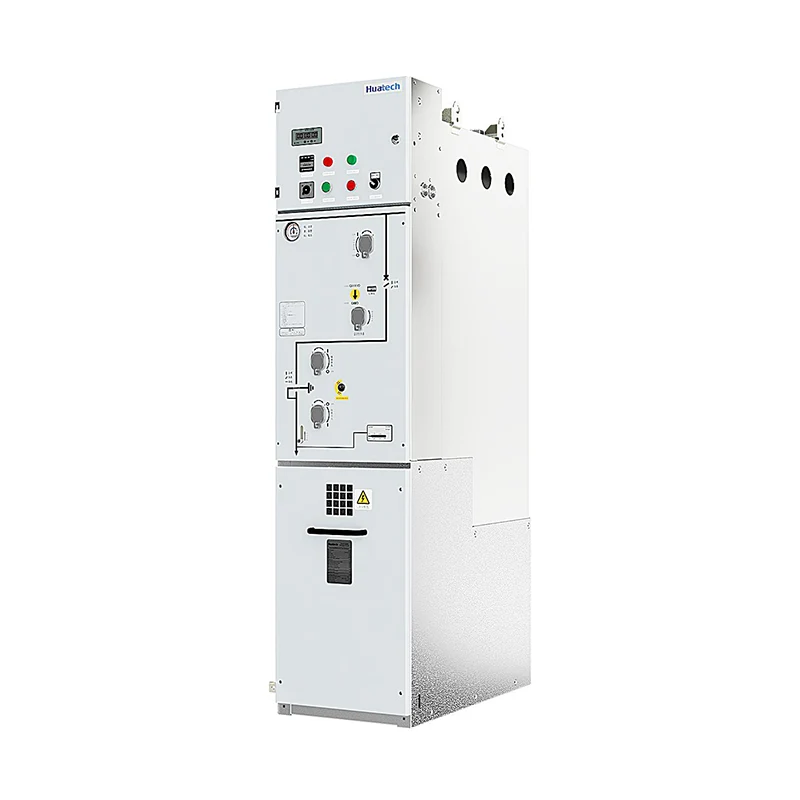

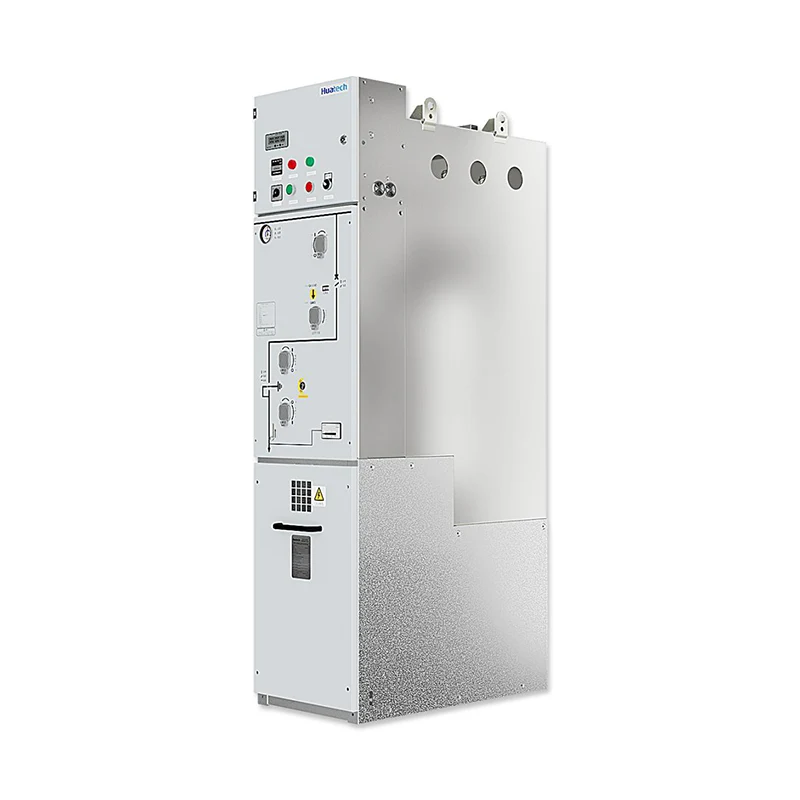

SM6 SF6 RMU ขนาดกะทัดรัดแบบหุ้มฉนวนแก๊ส

Most switchgear makes a grand entrance and then gradually fades into a maintenance schedule filled with appointments. It's the kind of gear that demands attention at the most inopportune moments. The SM6 Compact RMU takes the opposite approach entirely. หน่วยที่ถ่อมตัวนี้มาถึงอย่างเงียบ ๆ เสียบเข้าไปในมุมที่กำหนดแล้วดำเนินการทำอะไรที่น่าทึ่งอย่างแน่นอนในอีกสามสิบปีข้างหน้า There's no drama, no service calls, no frantic midnight troubleshooting, no panicked searches for spare parts that became obsolete a decade ago. RMU ขนาดกะทัดรัดหุ้มฉนวนแก๊ส SM6 SF6 เป็นเพียงห้อง SF6 ที่ปิดผนึกโดยคำนึงถึงธุรกิจของตัวเอง ในขณะที่โลกภายนอกต้องเผชิญกับวงจรของความร้อน ความชื้น และฝุ่น The assembly doesn't seek recognition, doesn't trigger alarms, and doesn't generate paperwork. This isn't exciting equipment, and that's precisely the point.

พารามิเตอร์

สถาปัตยกรรมแบบโมดูลาร์เป็นหัวใจสำคัญของชุดประกอบ ช่วยให้กำหนดค่าได้อย่างยืดหยุ่นและการติดตั้งตรงไปตรงมาโดยไม่ต้องเตรียมสถานที่มากเกินไป ระบบฉนวน SF6 ที่ปิดสนิทช่วยลดการสัมผัสความชื้นและสิ่งปนเปื้อนภายใน ช่วยให้การทำงานแบบแฮนด์ฟรีที่เชื่อถือได้ปีแล้วปีเล่า อินเตอร์ล็อคเชิงกลในตัวมอบชั้นความปลอดภัยในการปฏิบัติงานที่สำคัญ ป้องกันความผิดพลาดระหว่างลำดับการสลับ ในขณะเดียวกัน ส่วนประกอบภายในคุณภาพสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวที่เสถียรในเครือข่ายการกระจายแรงดันไฟฟ้าปานกลาง นอกจากนี้ RMU ขนาดกะทัดรัดหุ้มฉนวนแก๊ส SM6 SF6 ยังรองรับการกำหนดค่าการทำงานที่หลากหลาย รวมถึงสวิตช์ตัดโหลด เบรกเกอร์วงจรสุญญากาศ แผนการป้องกันฟิวส์ และหน่วยวัดแสงเฉพาะ ทำให้โซลูชันขนาดกะทัดรัดนี้สามารถปรับให้เข้ากับความต้องการใช้งานที่หลากหลาย โดยไม่กระทบต่อคำมั่นสัญญาหลักที่ว่าอายุการใช้งานที่เงียบเชียบ

การใช้งาน

Ring Main Unit (RMU) ถูกนำมาใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อยขนาดกะทัดรัด สถานีไฟฟ้าย่อยหม้อแปลงไฟฟ้า เครือข่ายการจำหน่ายไฟฟ้าในเมือง โรงไฟฟ้าพลังงานแสงอาทิตย์ สถานีพลังงานลม และระบบจำหน่ายไฟฟ้าทางอุตสาหกรรม

ขั้นตอนการติดตั้งผลิตภัณฑ์

การเตรียมการก่อนการติดตั้ง

ก่อนวางตำแหน่ง RMU ขนาดกะทัดรัดแบบหุ้มฉนวนแก๊ส SM6 SF6 ตรวจสอบให้แน่ใจว่าการติดตั้งเกิดขึ้นในสภาพอากาศที่สงบและแห้ง โดยไม่มีทรายพัดหรือฝน ความชื้นสัมพัทธ์ควรอยู่ต่ำกว่าแปดสิบเปอร์เซ็นต์ พื้นที่ทำงานต้องปูด้วยแผ่นกันฝุ่นป้องกันไฟฟ้าสถิต และควรรักษาพื้นให้สะอาด ตรวจสอบหน่วยอย่างละเอียด ตรวจสอบว่าแรงดันแก๊สและความชื้น SF6 เป็นไปตามข้อกำหนดของโรงงาน ตรวจสอบส่วนประกอบที่เป็นฉนวนทั้งหมดเพื่อดูรอยแตกหรือความเสียหาย และยืนยันว่าซีลยังอยู่ในสภาพสมบูรณ์โดยไม่มีปะเก็นที่นำกลับมาใช้ใหม่ ฐานรากจะต้องผ่านการตรวจสอบ โดยมีความเบี่ยงเบนของระยะศูนย์กลางและความสูงไม่เกิน 10 มิลลิเมตร และความแปรปรวนของศูนย์กลางสลักที่ฝังอยู่ไม่เกิน 2 มิลลิเมตร ความแข็งแรงของคอนกรีตควรได้รับการบ่มและตรวจสอบอย่างสมบูรณ์

ขั้นตอนการติดตั้ง

ยกชุดประกอบที่ปิดผนึกไว้ในตำแหน่งโดยใช้เสื้อผ้าที่เหมาะสมและเครน ปรับสลักเกลียวปรับระดับจนกระทั่งการจัดแนวแนวตั้งอยู่ภายในค่าเผื่อของผู้ผลิต ยึดตู้ตามลำดับหมายเลขโรงงาน ขันโบลต์ทั้งหมดให้แน่นด้วยประแจทอร์คที่ปรับเทียบแล้ว ใช้ไม่เกินสามแผ่นต่อจุด โดยมีความหนาปึกรวมไม่เกินสิบมิลลิเมตร เชื่อมต่อสายเคเบิลขาเข้าและขาออกตามแผนผังไฟฟ้า สำหรับการต่อสายแบบปลั๊กอิน ตรวจสอบให้แน่ใจว่าพินหน้าสัมผัสอยู่ในตำแหน่งในบุชชิ่งจนสุดเพื่อป้องกันการติดตาม และยืนยันว่ากรวยความเครียดเข้าได้พอดีโดยไม่มีการบีบอัดมากเกินไป เติม SF6 แห้งลงในช่องแก๊สตามแรงดันที่กำหนด จากนั้นทำการตรวจสอบรอยรั่ว ชิ้นส่วนโลหะทั้งหมดจะต้องเชื่อมต่อกับการเชื่อมต่อกราวด์ที่เชื่อถือได้ ร่องซีลควรสะอาดและไม่มีรอยขีดข่วน ทายาแนวอย่างระมัดระวัง หลีกเลี่ยงการเคลื่อนตัวไปทางด้านแก๊ส โดยทั่วไปแล้วถังเชื่อมจะมีการรั่วไหลต่ำกว่าศูนย์จุดห้าเปอร์เซ็นต์ต่อปี การทดสอบขั้นสุดท้ายประกอบด้วยการวัดความต้านทานของฉนวน ความถี่กำลังที่ทนต่อการตรวจสอบแรงดันไฟฟ้า และการยืนยันการทำงานของอินเทอร์ล็อคทางกลของสวิตช์สามตำแหน่ง ห้ามเปิดห้องบรรจุก๊าซเว้นแต่จะได้รับอนุญาตและได้รับคำแนะนำจากผู้ผลิต ห้องอุปกรณ์ควรมีการระบายอากาศระดับต่ำโดยมีการแลกเปลี่ยนอากาศไม่น้อยกว่าสี่ครั้งต่อชั่วโมง และบุคลากรที่ทำงานในพื้นที่จำกัดควรพกพา SF6 และเครื่องตรวจวัดออกซิเจน

ร้านทำงาน

การรับรองและมีคุณสมบัติ

คำถามที่พบบ่อย

Q1: มีการรับประกันประเภทใดบ้าง?

การรับประกันมาตรฐานจะใช้เวลาสิบสองเดือนนับจากการทดสอบเดินเครื่องหรือสิบแปดเดือนนับจากการจัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อนจะมีการขยายระยะเวลาออกไปก่อนเมื่อมีการร้องขอ

คำถามที่ 2: การจัดหาอะไหล่ทำได้ง่ายเพียงใด

อะไหล่ที่สำคัญจะถูกเก็บไว้ในสินค้าคงคลังระดับภูมิภาค โดยสินค้าทั่วไปส่วนใหญ่จะจัดส่งภายในสามถึงห้าวันทำการ

คำถามที่ 3: จริงๆ แล้วจำเป็นต้องมีการบำรุงรักษาตามปกติอะไรบ้าง?

การตรวจสอบเกจวัดแรงดันและขั้วต่อสายเคเบิลด้วยสายตาจะตรวจสอบกลไกการทำงานทุกๆ สองสามปี ขึ้นอยู่กับความถี่ในการเปลี่ยน

คำถามที่ 4: สามารถขยายยูนิตนี้ในภายหลังได้หรือไม่หากโหลดเพิ่มขึ้น

ใช่ สถาปัตยกรรมแบบโมดูลาร์ทำให้สามารถเพิ่มแผงเพิ่มเติมได้โดยต้องมีการทำงานซ้ำน้อยที่สุดโดยสงวนพื้นที่ไว้ในรูปแบบเริ่มต้น

คำถามที่ 5: อุปกรณ์นี้มีใบรับรองอะไรบ้าง

แอสเซมบลีมีใบรับรอง ISO 9001 พร้อมรายงานการทดสอบประเภทที่สอดคล้องกับมาตรฐาน IEC ที่เกี่ยวข้องเอกสารฉบับเต็มตามคำขอ
