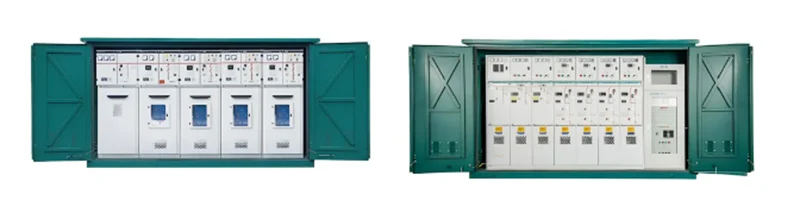

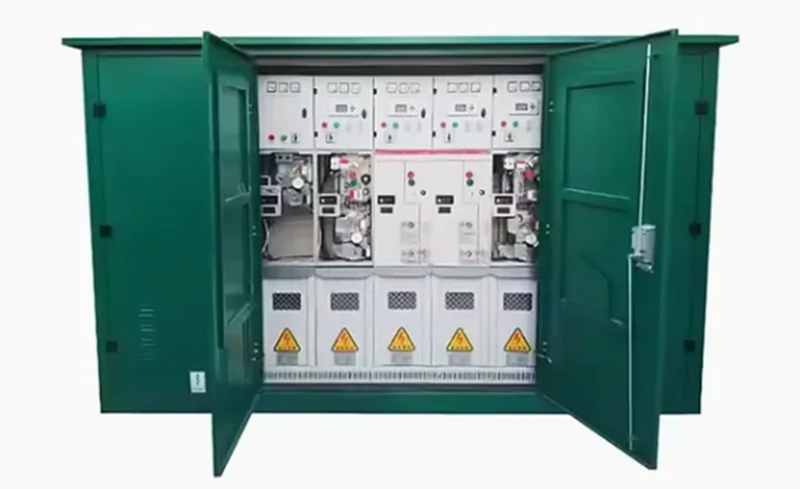

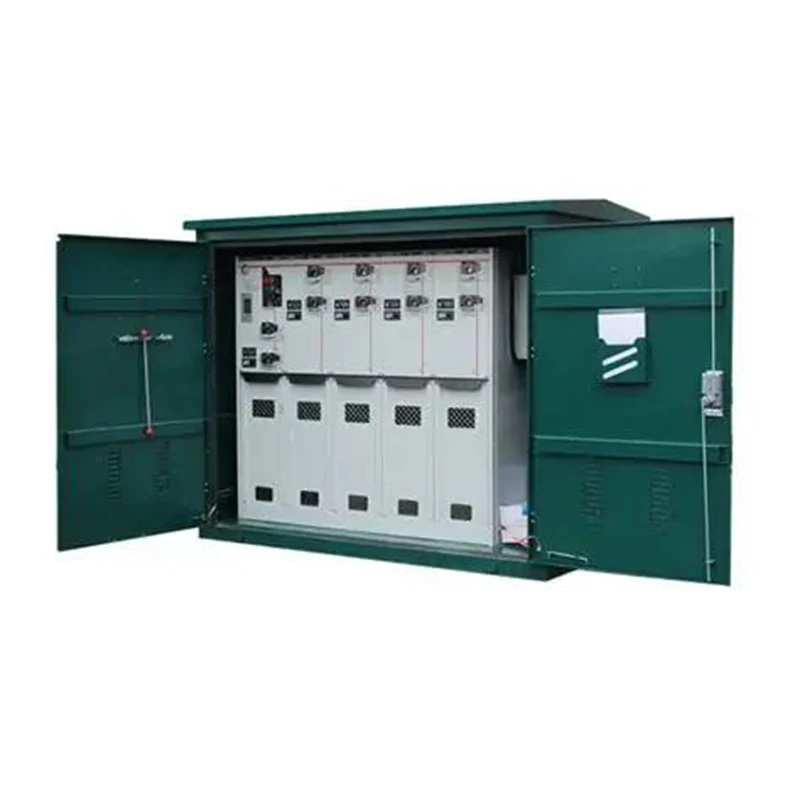

สวิตช์เกียร์อัจฉริยะชนิดกล่องกลางแจ้ง

สถาปัตยกรรมภายในของชุดประกอบทนฝนและแดดจัดเป็นช่องเหล็กแยกส่วน ส่วนต่างๆ เหล่านี้ประกอบด้วยห้องบัสบาร์ ส่วนโหลดสวิตชิ่งหรือเซอร์กิตเบรกเกอร์ โซนปลายสายเคเบิล ช่องกลไกการทำงาน ชุดอินเทอร์ล็อค ส่วนควบคุมแรงดันไฟฟ้าต่ำ และข้อกำหนดการสูบจ่ายเฉพาะ

แต่ละโซนจะถูกแยกออกทางกายภาพด้วยแผงกั้นเหล็กที่แข็งแกร่ง เพื่อให้มั่นใจว่าสภาพข้อบกพร่องใดๆ ยังคงอยู่โดยไม่มีการเรียงซ้อนไปยังส่วนที่ติดกัน ห้องบัสบาร์ครอบครองบริเวณด้านบนของสวิตช์เกียร์อัจฉริยะชนิดกล่องกลางแจ้ง ในห้องนี้ ตัวนำหลักจะเชื่อมต่อกันในแนวนอนอย่างต่อเนื่องซึ่งครอบคลุมกลุ่มผลิตภัณฑ์สวิตช์เกียร์ทั้งหมด การจัดเรียงบัสแนวนอนนี้ทำให้งานขยายในอนาคตง่ายขึ้น และช่วยให้แผงเพิ่มเติมสามารถรวมเข้ากับการทำงานซ้ำน้อยที่สุด โดยรวมแล้ว โครงร่างแบบแบ่งส่วนของกล่องหุ้มช่วยเพิ่มทั้งความปลอดภัยในการดำเนินงานและความสามารถในการให้บริการในระยะยาว

พารามิเตอร์

ช่องอินเตอร์ล็อคแรงดันต่ำยังทำหน้าที่เป็นอินเทอร์เฟซการควบคุมสำหรับส่วนประกอบทั้งหมด ในส่วนนี้ กลไกการทำงานแบบสปริงชาร์จทำงานร่วมกับอินเทอร์ล็อคเชิงกลและตัวบ่งชี้ตำแหน่งที่ชัดเจนเพื่อเป็นแนวทางในลำดับการสลับที่ปลอดภัย ตัวเลือกเพิ่มเติมได้แก่ หน้าสัมผัสเสริม คอยล์สับเปลี่ยนทริป แอคชูเอเตอร์ทริปฉุกเฉิน หน้าจอแสดงสดแบบคาปาซิทีฟ อินเตอร์ล็อคแบบใช้คีย์ และไดรฟ์ปฏิบัติการแบบใช้มอเตอร์ ห้องนี้ยังมีพื้นที่กว้างขวางสำหรับวงจรควบคุมที่อยู่อาศัย อุปกรณ์บันทึก และแพ็คเกจรีเลย์ป้องกัน โดยเฉพาะอย่างยิ่งกล่องกลางแจ้ง - ประเภทสวิตช์อัจฉริยะที่มีความกว้าง 750 มม. การกำหนดค่ามาพร้อมกับช่องจ่ายไฟแรงดันต่ำที่เหมือนกันสองช่อง ช่วยให้สามารถขยายอุปกรณ์เสริมได้มากโดยไม่ต้องเพิ่มพื้นที่ การจัดเรียงห้องคู่ภายในยูนิตนี้ทำให้มั่นใจได้ถึงความจุที่เพียงพอสำหรับแผนการจำหน่ายที่มีอุปกรณ์ครบครันที่สุด

ข้อมูลจำเพาะทางเทคนิค:

 - พิกัดแรงดันไฟฟ้า: 12 กิโลโวลต์

- พิกัดกระแส: 630 A

- ความสามารถในการทำลายล้าง: 630 A (ทนไฟฟ้าลัดวงจร 20 kA)

- ความถี่ที่กำหนด: 50 เฮิรตซ์

- ระดับการป้องกันสิ่งที่แนบมา: IP4X

คุณสมบัติที่สำคัญ:

ประหยัดพื้นที่: ใช้พื้นที่น้อยกว่าสถานีทั่วไปถึง 60%

Plug-and-Play: โมดูลที่ประกอบไว้ล่วงหน้าช่วยลดเวลาในการติดตั้งลง 70%

Smart Ready: พอร์ตการสื่อสารในตัวสำหรับการรวม SCADA

ทนทาน: โครงสร้างสเตนเลสสตีล (การทำงาน -25°C ถึง +40°C)

ยืดหยุ่น: กำหนดค่าได้ด้วยเบรกเกอร์, PT, เมตร และ USP

ข้อได้เปรียบของเรา

ช่องเชื่อมต่อแรงดันไฟฟ้าต่ำทำหน้าที่เป็นอินเทอร์เฟซการควบคุมสำหรับส่วนประกอบทั้งหมดภายในส่วนนี้ กลไกการทำงานที่ชาร์จด้วยสปริงทำงานร่วมกับลูกโซ่ทางกลและตัวบ่งชี้ตำแหน่งที่ชัดเจนเพื่อเป็นแนวทางในลำดับการสลับที่ปลอดภัย ตัวเลือกเพิ่มเติม ได้แก่ หน้าสัมผัสเสริม shunt trip คอยล์ ตัวกระตุ้นการเดินทางฉุกเฉิน การแสดงเส้นสดแบบ capacitive แสดงอินเทอร์ล็อคแบบอิงตามคีย์และไดรฟ์ปฏิบัติการแบบใช้มอเตอร์ ห้องยังให้พื้นที่ที่กว้างขวางสำหรับเครื่องมือบันทึกวงจรควบคุมที่อยู่อาศัยและแพ็คเกจรีเลย์ป้องกัน โดยเฉพาะอย่างยิ่งสวิตช์อัจฉริยะชนิดกล่องกลางแจ้งในการกำหนดค่ากว้าง 750 มม. จัดส่งพร้อมช่องจ่ายแรงดันไฟฟ้าต่ำสองช่องที่เหมือนกัน ช่วยให้สามารถขยายอุปกรณ์เสริมได้มากโดยไม่มีการลดรอยเท้า การจัดเรียงช่องคู่ภายในหน่วยทำให้มั่นใจได้ถึงความจุที่เพียงพอสำหรับแผนการจำหน่ายที่มีอุปกรณ์ครบครันที่สุด

1.โรงงานของเรายังคงยืนหยัดให้กับลูกค้าที่มุ่งเน้นและแสวงหาการพัฒนาเทคโนโลยีและวิทยาศาสตร์

2.ผลิตภัณฑ์ของเรามีคุณภาพสูงและความรักอันลึกซึ้งของลูกค้าของเรา

3.ผลิตภัณฑ์ของเราได้ผ่านการรับรองระบบคุณภาพ ISO9001:2000

4. เรามีห่วงโซ่อุปทานที่แข็งแกร่งและบริการหลังการขาย

การรับรองและมีคุณสมบัติ

คำถามที่พบบ่อย

คำถามที่ 1: อุปกรณ์นี้รองรับแรงดันไฟฟ้าระดับใด

ชุดกระจายอัจฉริยะกลางแจ้งนี้ได้รับการจัดอันดับสำหรับการใช้งานแรงดันไฟฟ้าปานกลางสูงถึง 40.5kV โดยมีการกำหนดค่าทั่วไปที่ 11kV 12kV 24kV และ 36kV ขึ้นอยู่กับมาตรฐานกริดระดับภูมิภาค

Q2: ระยะเวลาในการจัดส่งโดยทั่วไปคือเท่าไร?

การกำหนดค่ามาตรฐานจัดส่งภายในสี่ถึงหกสัปดาห์ในขณะที่หน่วยที่ต้องการรีเลย์ป้องกันพิเศษหรือการจัดเตรียมบัสบาร์ที่ไม่ได้มาตรฐานอาจขยายไปถึงแปดถึงสิบสัปดาห์ขึ้นอยู่กับปริมาณการสั่งซื้อ

คำถามที่ 3: อายุการใช้งานที่คาดไว้ของอุปกรณ์คือเท่าใด

แกนฉนวนก๊าซปิดผนึกได้รับการออกแบบทางวิศวกรรมสำหรับอายุการใช้งานการออกแบบเกินสามสิบปีภายใต้สภาวะการทำงานปกติโดยมีการเสื่อมสภาพของส่วนประกอบภายในน้อยที่สุดในช่วงเวลานั้น

คำถามที่ 4: ยูนิตนี้จำเป็นต้องมีฐานรากหรือแท่นเฉพาะหรือไม่?

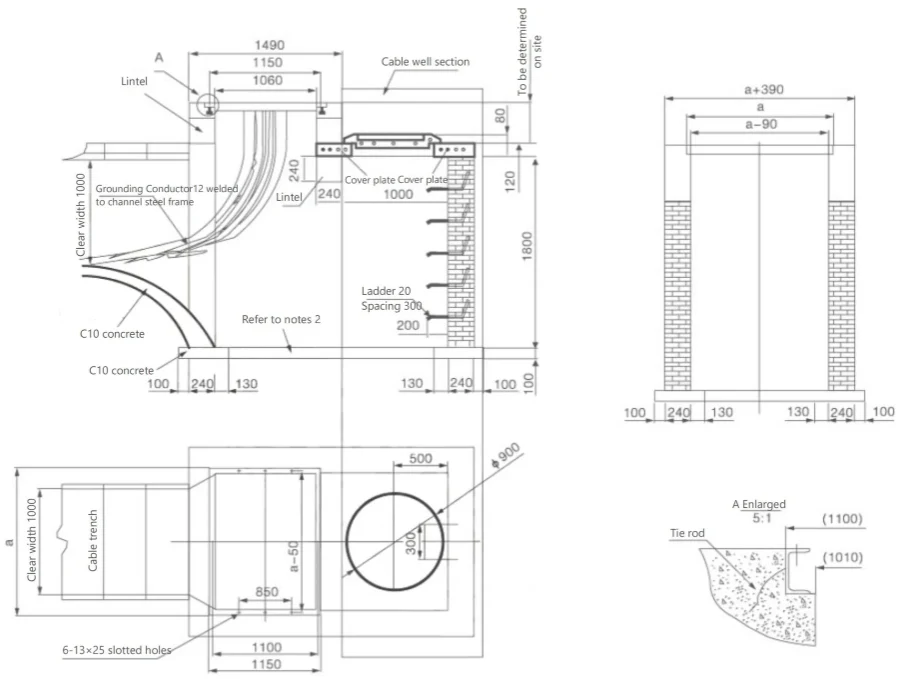

ใช่ แนะนำให้ใช้แผ่นคอนกรีตระดับหรือแท่นยกเพื่อให้แน่ใจว่าการวางแนวสายเคเบิลและการระบายน้ำที่เหมาะสมของรอยเท้าและรูปแบบรูยึดมีให้พร้อมกับแบบการจัดเตรียมทั่วไป

คำถามที่ 5: มีการสนับสนุนการใช้งานนอกสถานที่หรือไม่

ใช่ JUCEG นำเสนอคำแนะนำทางเทคนิคระยะไกลเป็นมาตรฐานพร้อมบริการควบคุมดูแลไซต์และทดสอบการใช้งานเพิ่มเติมตามคำขอ ณ เวลาที่สั่งซื้อ
