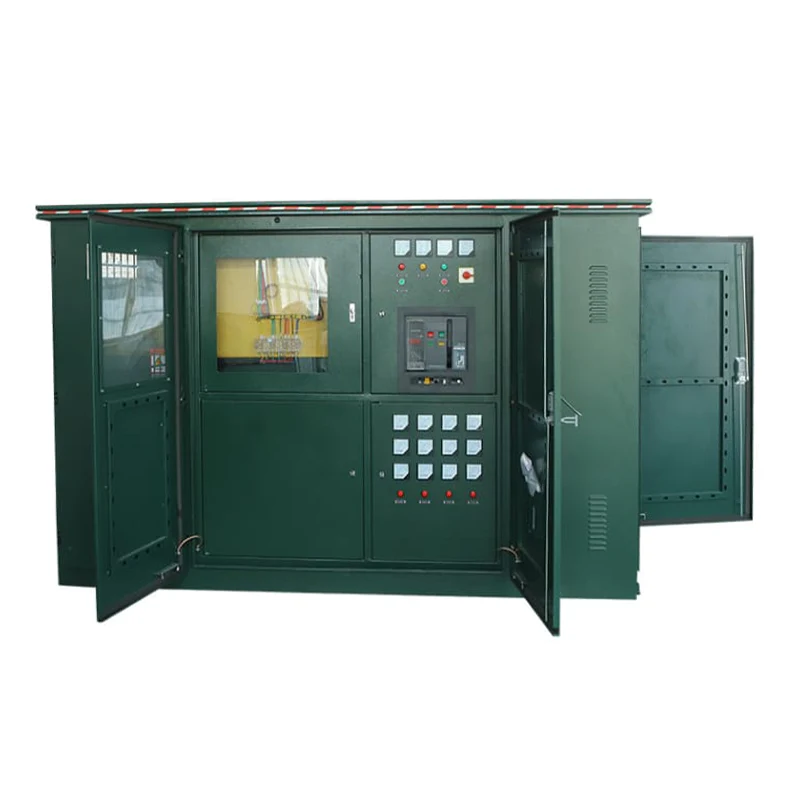

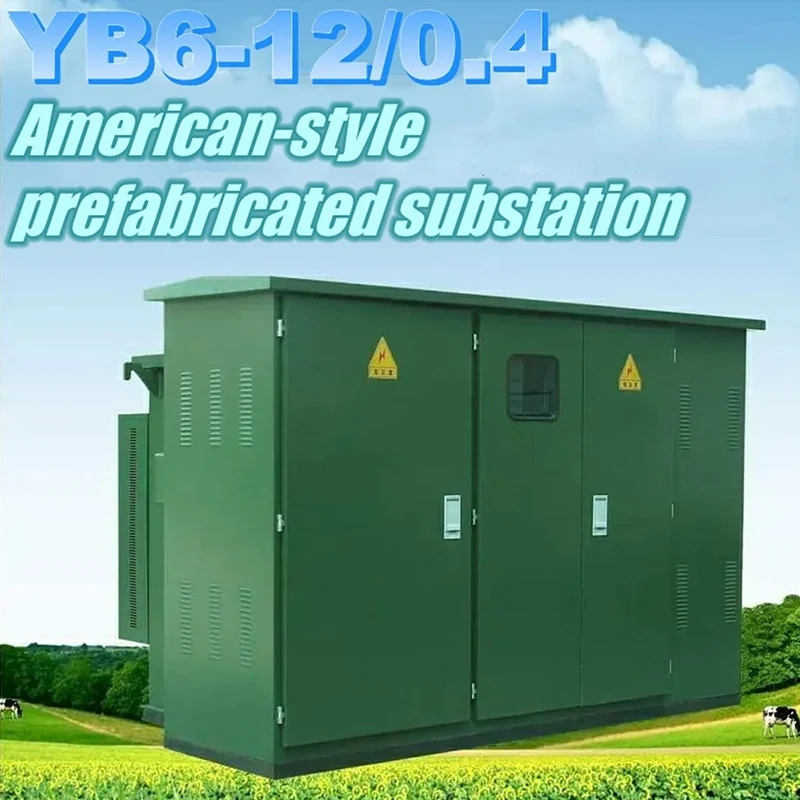

YB6 33kV สถานีย่อยกล่องสำเร็จรูปอเมริกัน

ในฐานะผู้ผลิต JUCEG YB6 33kV American Prefabricated Box Substation คุณภาพสูงระดับมืออาชีพ เราจะเสนอบริการหลังการขายที่ดีที่สุดให้กับคุณ ด้วยขนาดที่เล็กมาก จึงเหมาะอย่างยิ่งสำหรับการใช้งานในเมือง การออกแบบที่หุ้มฉนวนและปิดผนึกอย่างสมบูรณ์ช่วยขจัดส่วนประกอบที่มีไฟฟ้าที่สัมผัส การป้องกันฟิวส์คู่และความยืดหยุ่นของวงแหวน/ขั้วต่อช่วยเพิ่มความต่อเนื่องของแหล่งจ่ายไฟ เมื่อเทียบกับสถานีย่อยแบบเดิม ค่าติดตั้งและบำรุงรักษาต่ำกว่า ประกอบและทดสอบในโรงงานแล้ว สามารถนำมาใช้โดยตรงสำหรับการทดสอบการเดินเครื่องที่ไซต์งาน YB6 33kV สถานีย่อยกล่องสำเร็จรูปอเมริกันมีข้อดีต่างๆ เช่น การตรวจสอบอัจฉริยะ การรวม SCADA และตัวเลือกวัสดุเปลือกที่หลากหลาย

ลักษณะการทำงาน

1. หุ้มฉนวนอย่างเต็มที่ ปิดสนิท โดยไม่จำเป็นต้องบำรุงรักษาบ่อยๆ ทำให้มั่นใจได้ถึงการป้องกันความปลอดภัยส่วนบุคคลที่เชื่อถือได้

2. โครงสร้างกะทัดรัด มีปริมาตรเพียง 1/3 - 1/5 ของหม้อแปลงไฟฟ้าเทียบเท่าของยุโรป และมีความสูงต่ำ

3. YB6 33kV สถานีย่อยกล่องสำเร็จรูปอเมริกันสามารถใช้โครงสร้างแบบกล่องเพื่อหลีกเลี่ยงการปนเปื้อนของน้ำมันหม้อแปลงในถัง

4. ด้านไฟฟ้าแรงสูงใช้การป้องกันแบบเต็มช่วงฟิวส์คู่ ซึ่งช่วยลดต้นทุนได้อย่างมาก: สามารถใช้ในเครือข่ายแบบวงแหวนหรือเป็นเทอร์มินัล และหัวสายเคเบิลสามารถถอดปลั๊กได้อย่างรวดเร็วที่กระแสโหลด 200A;

5. ตัวกล่องใช้แผ่นคอมโพสิตสองชั้นแบบรังผึ้งพร้อมฟังก์ชั่นฉนวนกันความร้อนและการกระจายความร้อน

6. มีการเพิ่มตัวป้องกันการสูญเสียเฟสแบบอิเล็กทรอนิกส์ที่ด้านแรงดันต่ำ เมื่อเกิดแรงดันไฟฟ้าผิดปกติในระบบสามารถตัดการเชื่อมต่อสวิตช์ขาเข้าหลักได้อย่างรวดเร็ว

7. ด้านไฟฟ้าแรงสูงใช้สวิตช์โหลดแบบแช่น้ำมันหรือสวิตช์โหลด SF6 ซึ่งสามารถอัพเกรดด้วยระบบไฟฟ้าเพื่อวางรากฐานสำหรับระบบอัตโนมัติของเครือข่ายการกระจาย

8. ใช้หม้อแปลง S9 ซีรีส์ S11 ที่แช่น้ำมันหรือดีกว่า

สภาพแวดล้อมในการทำงาน

การขนส่ง:

สถานีย่อยที่ออกโดยโรงงานควรเติมน้ำมันหม้อแปลง 25# (หรือ 45#) ตามที่ระบุโดยมาตรวัดระดับน้ำมันในถังน้ำมัน ในระหว่างการขนส่งและการจัดการ สถานีย่อยจะต้องไม่พลิกกลับหรือพลิก และชิ้นส่วนต่างๆ จะต้องไม่ถูกกระแทก และไม่ควรได้รับการสั่นสะเทือนที่รุนแรง

เมื่อมีการยกและเคลื่อนย้ายสถานีย่อยกล่องสำเร็จรูปอเมริกัน YB6 33kV ในสถานที่ ควรให้ความสนใจเป็นพิเศษ ควรติดตะขอยกเข้ากับตะขอยกของถังน้ำมัน และควรยกอย่างช้าๆ เพื่อหลีกเลี่ยงไม่ให้สีพื้นผิวของสถานีย่อยเสียหายด้วยเชือกลวดเหล็ก และยังทำให้จุดศูนย์ถ่วงของสถานีย่อยทั้งหมดเปลี่ยน เอียง หรือตกได้

การติดตั้ง:

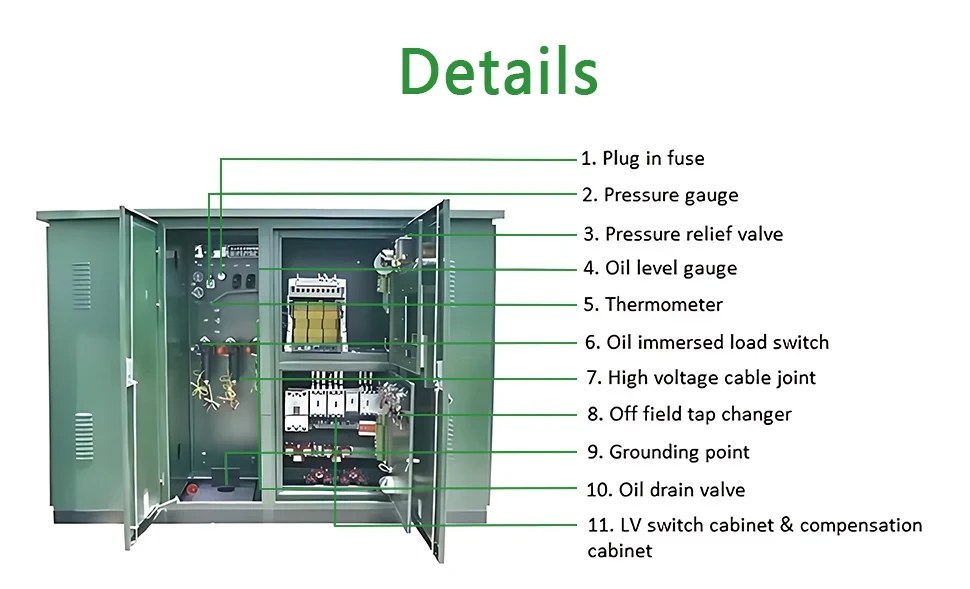

เมื่อติดตั้งสถานีย่อยในสถานที่ ควรให้ความสนใจกับการปกป้องสีพื้นผิวของตู้ ไม่อนุญาตให้เกจวัดแรงดัน เกจวัดระดับน้ำมัน เครื่องวัดอุณหภูมิ ที่จับฟิวส์ปลั๊ก และส่วนประกอบบุชชิ่งฉนวนชนกัน มีรอยแตกร้าว ฯลฯ และสกรูไม่ควรหลวม

กำจัดฝุ่นและสิ่งสกปรกทั้งหมดออกจากด้านนอกของสถานีย่อย ด้านในประตูตู้ และพื้นผิวของบุชชิ่งฉนวน

ตรวจสอบว่าข้อมูลป้ายชื่อและใบรับรองผลิตภัณฑ์ของสถานีย่อยตรงกับแบบฟอร์มการสั่งซื้อหรือไม่ และตรวจสอบว่าเอกสารและชิ้นส่วนอะไหล่หายไปตามรายการบรรจุภัณฑ์หรือไม่

แบบก่อสร้างโยธาของสายเคเบิลของสถานีย่อยและสายเข้า / ออกแสดงไว้ในภาพ

การซ่อมบำรุง:

ผลิตภัณฑ์ที่ออกจากโรงงานได้รับการประกอบและปรับแต่งอย่างเข้มงวด และไม่จำเป็นต้องถอดประกอบระหว่างการติดตั้งเพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพ การบำรุงรักษาจำกัดอยู่ในสถานการณ์ต่อไปนี้:

ทำการวิเคราะห์ตัวอย่างน้ำมันหม้อแปลงปีละครั้ง

หากระดับน้ำมันลดลง ให้เติมน้ำมันทันที เกรดน้ำมันควรเหมือนกับเกรดในถัง

หลังจากที่ฟิวส์ขาด ควรระบุสาเหตุ และเมื่อเปลี่ยนแกนฟิวส์ ให้ใส่ใจกับข้อกำหนดและรุ่นของมันควรจะเหมือนกับข้อกำหนดและรุ่นดั้งเดิม
